# 最大次大值电路 **Repository Path**: RadishCake/maximum-submaximum-circuit ## Basic Information - **Project Name**: 最大次大值电路 - **Description**: VHDL课程设计 - **Primary Language**: VHDL - **License**: Not specified - **Default Branch**: master - **Homepage**: None - **GVP Project**: No ## Statistics - **Stars**: 1 - **Forks**: 0 - **Created**: 2021-01-06 - **Last Updated**: 2023-12-23 ## Categories & Tags **Categories**: Uncategorized **Tags**: None ## README # max_submax模块这是最顶层的模块。整体的工作思路是先求出8个输入里面的最大值，之后通过把最大值变成"00000000"，然后再做一次求最大值的运算，就能够得到次大值了。从整体上来看，就需要2个求最大值的模块——findmax模块，还有1个把最大值变成"00000000"的模块——max2zero模块。整体都是通过组合逻辑电路实现的，理想状态下，不考虑电路的时延，是可以在一个周期内完成这个运算。为了提高输出波形的质量，需要加入时序逻辑部分。在工作频率较低的时候，时延的影响不大，在输出的时候，通过一个D触发器，就可以得到较好的结果。如果在频率较高的时候，组合逻辑部分的时延不能忽略，可以考虑在同一个clk下输出最大值，在下一个clk输出次大值，提供一个时钟周期的时间给它进行运算，提高整个电路的可靠性。 # findmax模块整体采用逐位比较的思想，下面通过三张图片，简单描述它的工作过程。

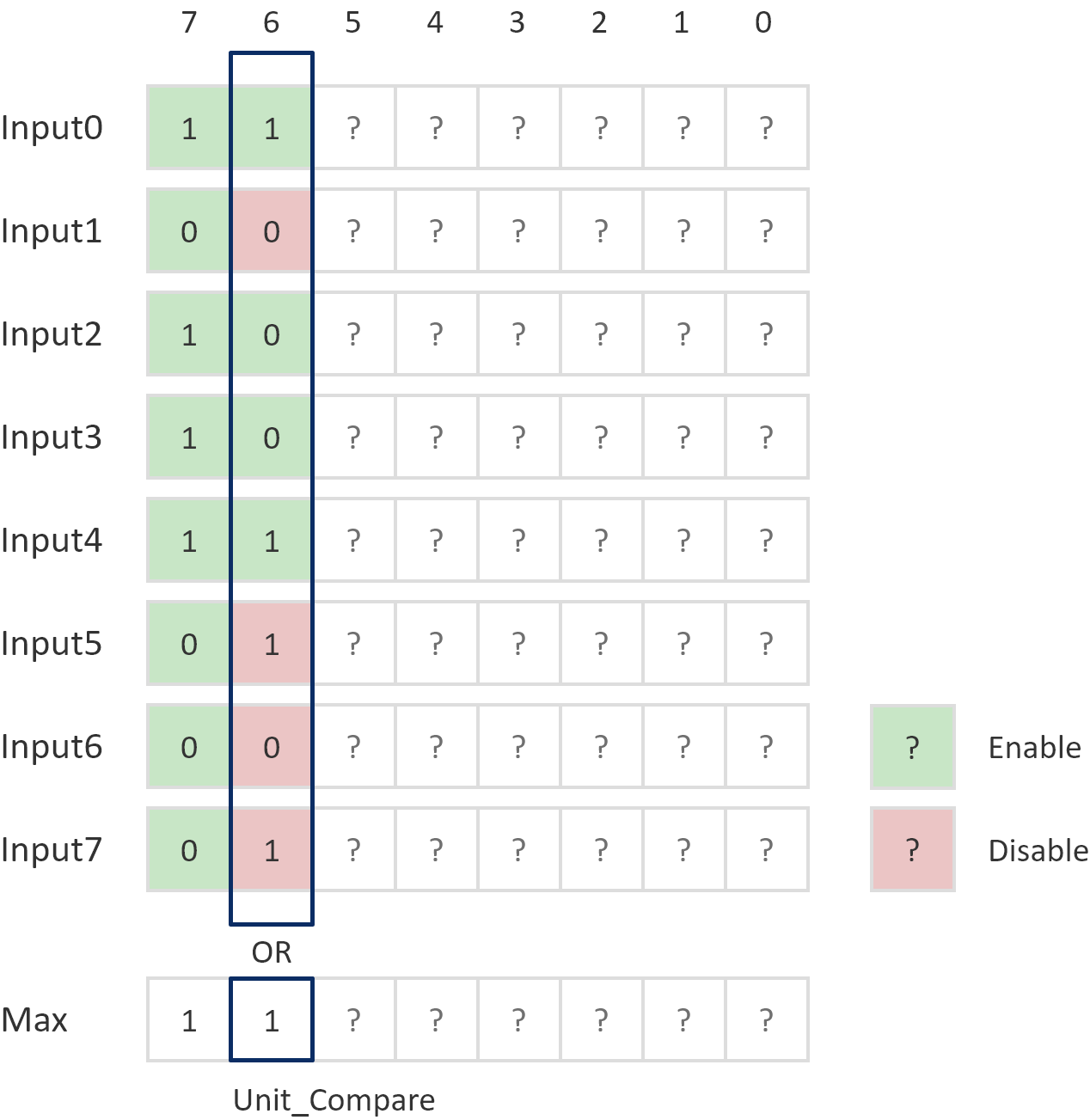

从输入的最高位开始比较。从逻辑上分析可知，如果八个输入的最高位有 '1'，那么最大值的最高位也必然是 '1'。用电路实现也很简单，这里把最高的8个位都视为“有效位”，将“有效位”进行“或”运算，结果就是最大值的最高位。之后把每一个位跟最大值“比较”，如果相同就是“有效”的，如果不同就是“无效”。转换为逻辑术语即每一位都跟“或”运算的结果进行“同或”运算，结果为'1'的就是有效位，反之为无效。把同或的结果输出到第六位，要求得最大值的第六位，只需把有效状态，也就是绿色的部分进行”或“运算，结果就是最大值的第六位，输出的使能信号（状态信号）可以用上述方法求得。

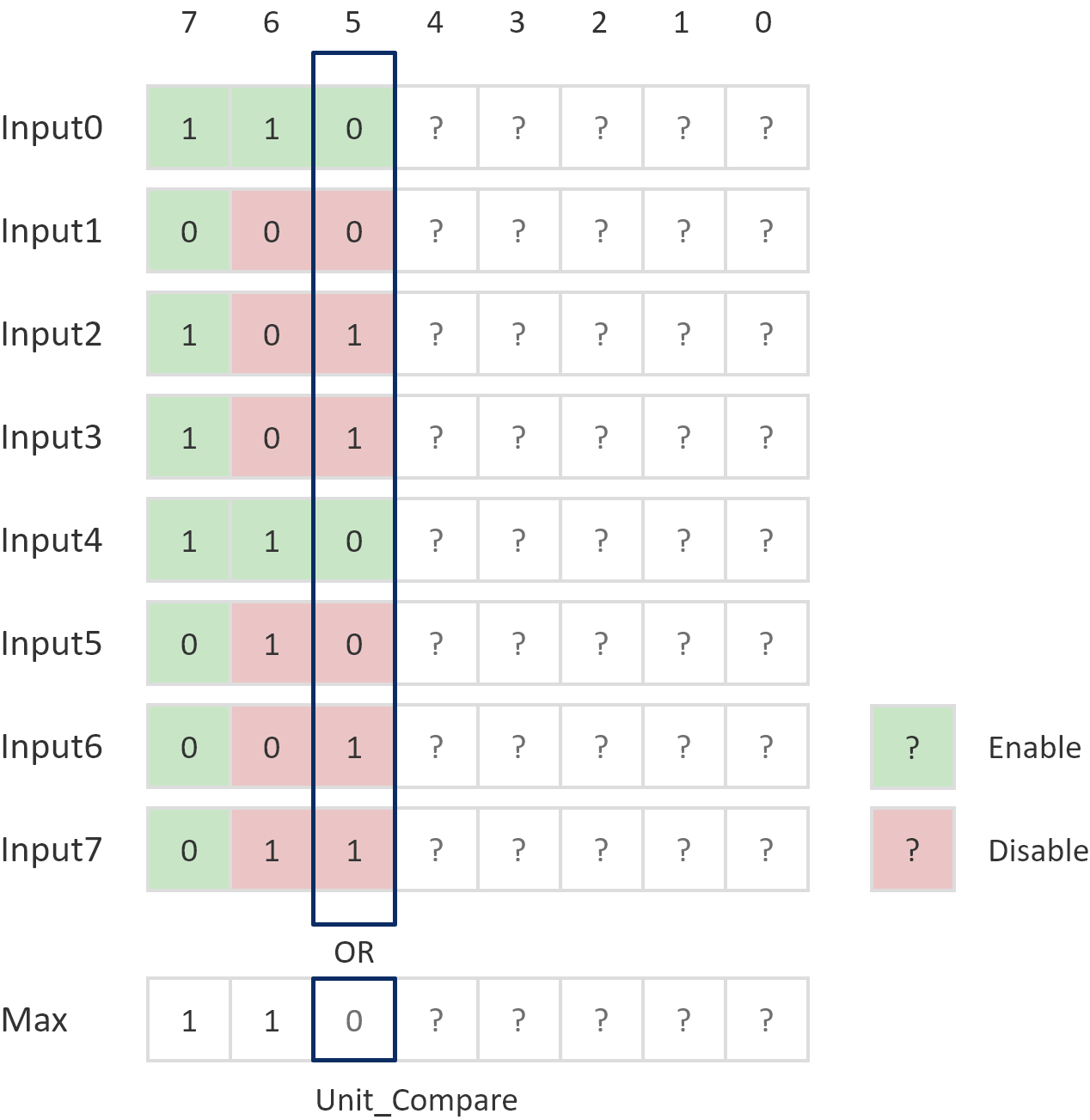

根据第六位的使能输出，可以通过同样的方法求得最大值的第五位，以及相应的使能信号。值得注意的是，在高位已经被归为”无效“状态的，在低位中输出的状态也应该是”无效“的

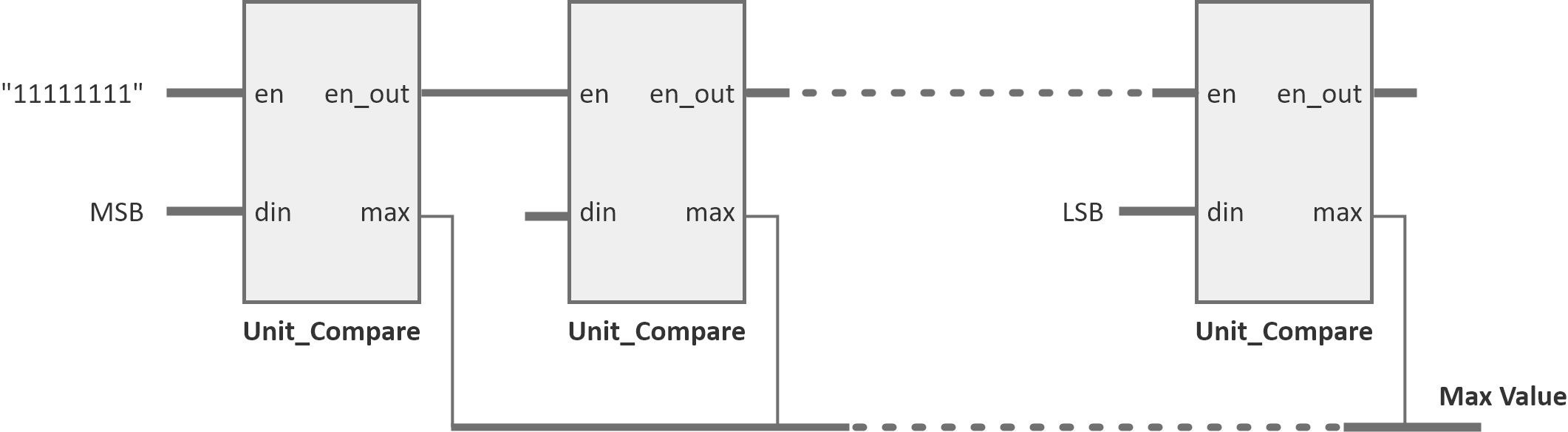

依此类推，用8个`Unit_Compare`单元就可以得到八个8位宽输入的结果。

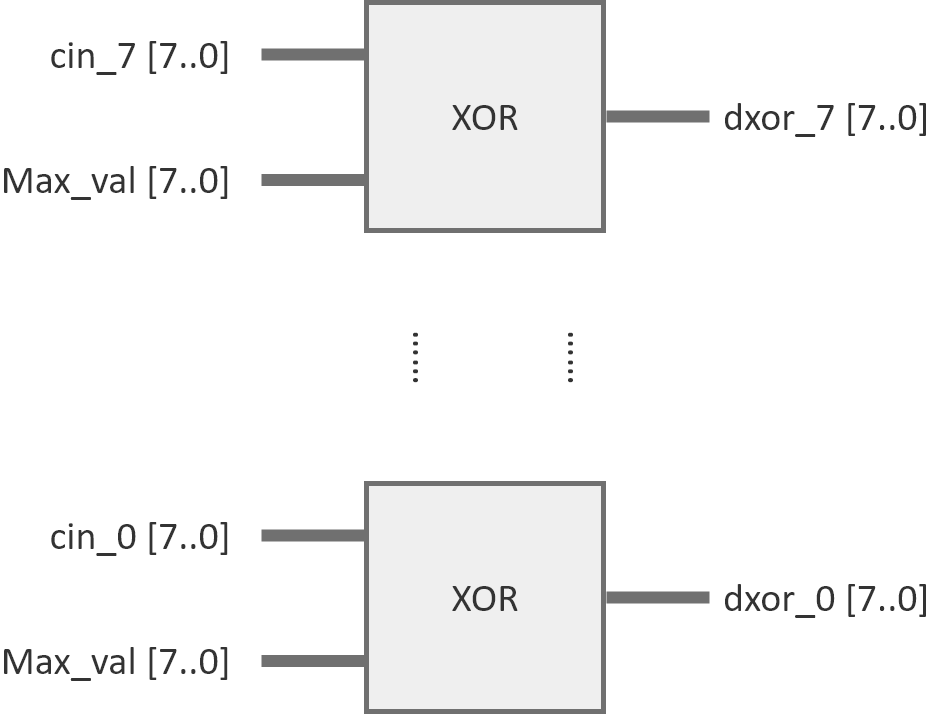

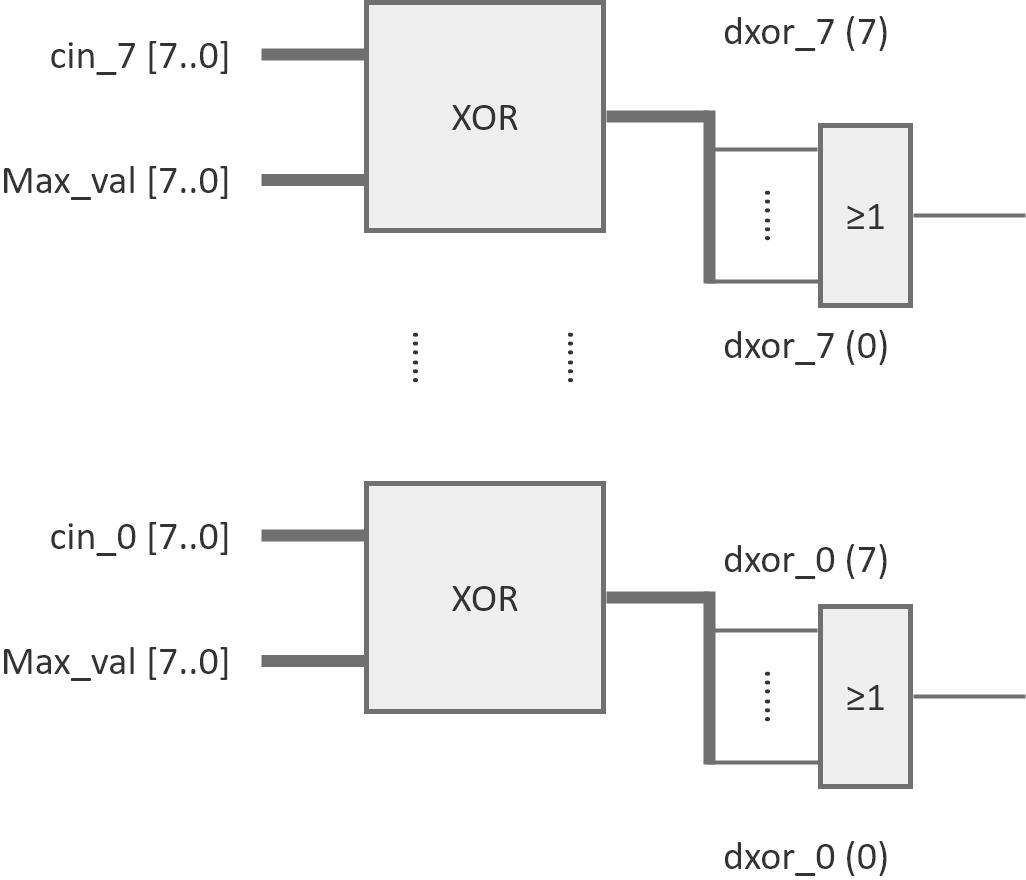

# max2zero模块这个模块实现：输入8个8位宽的数据，以及它们的最大值，输出把最大值变成`"00000000"`之后的新的8个8位数. 实现的思路如下：把每一个八位宽的输入都与最大值进行“异或”运算，最大值对应的输出即为`"00000000"`。

非最大值输出的结果中必然至少含有一个'1'，把每一个八位宽的“异或”结果自己的八个位进行“或运算”，只有最大值输出'0'，其余均为'1'

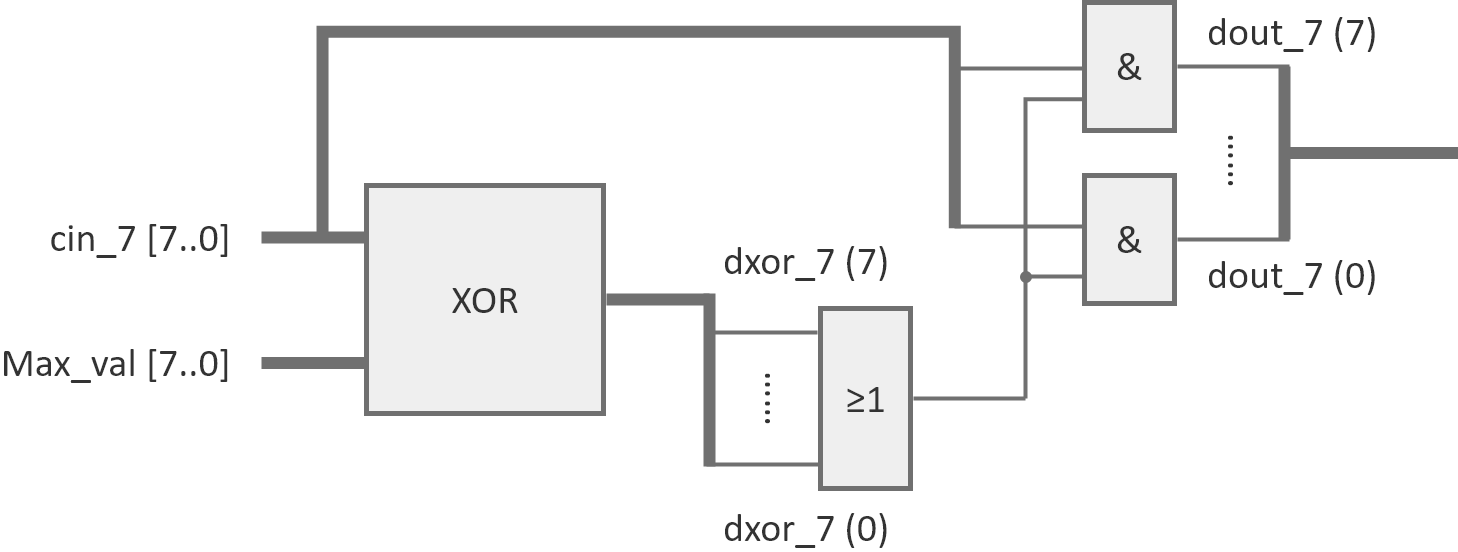

之后再把输入的8个8位宽数据逐位与它对应的”或“的结果进行”与“操作，便得到了最终输出的结果。

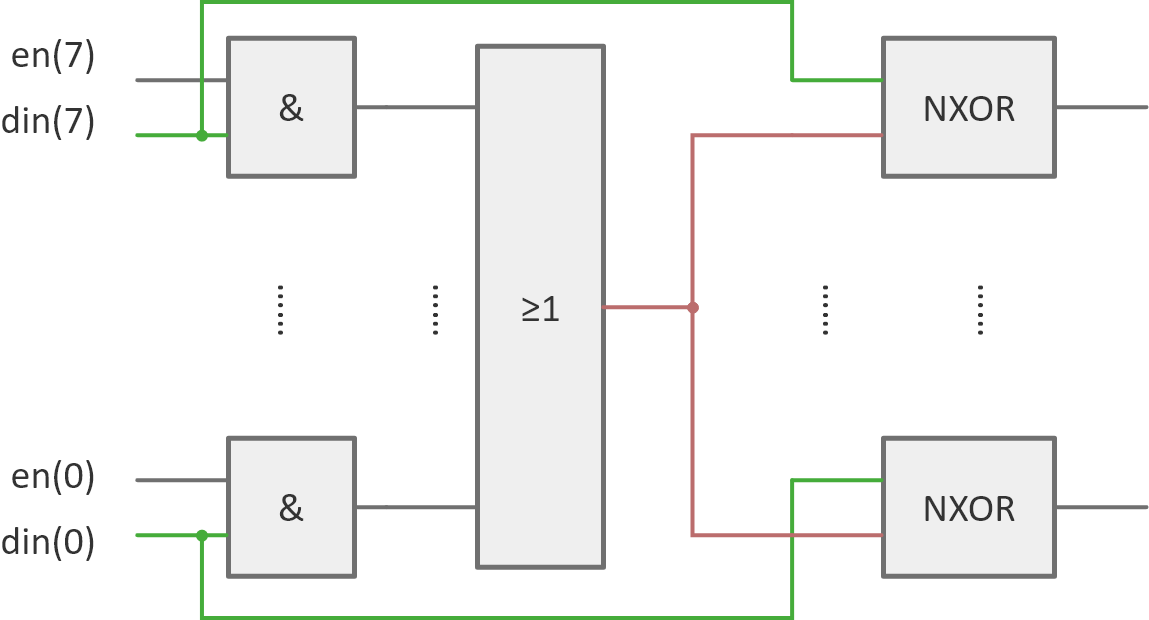

# unit_compare模块 unit_compare模块是整个电路最小的单元电路，用于求出最大值的某一位，下面是它的电路实现。核心部分的是一个8输入的或门。

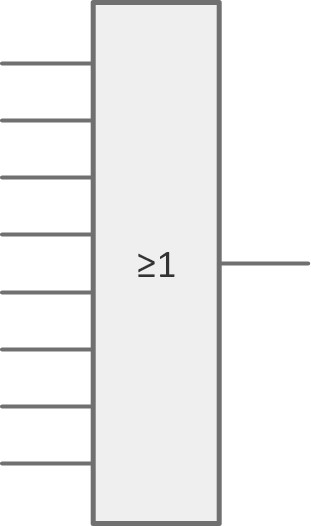

易知只要输入中含有'1'，'0'的数量对或门的输出是没有影响的。根据这一点，就可以把”禁用“状态的数据都变成'0'，不管它原本是'1'还是'0'。可以通过一个与门实现这个效果，把该位的数据与该位对应的使能信号进行“与”运算，就能够得到这个效果。若该位的输入全是'0'，那么最大值中该位也必然是'0'，这与或门的输出结果是一致的，”禁用“状态也没有导致结果错误。

要输出下一个单元电路的使能信号，那么就需要对每一位和最大值的该位进行“比较”，这个比较可以通过一个“同或”门来实现，只要他们相同，就输出'1'，不同就输出'0'。

考虑到使能信号是“传递”的，也就是说，它在输入的时候是禁用的，输出也必然会是禁用的。将进行“同或”运算比较之后的信号，与输入的使能信号做一次“与”运单，就能得到最终输出的使能信号。

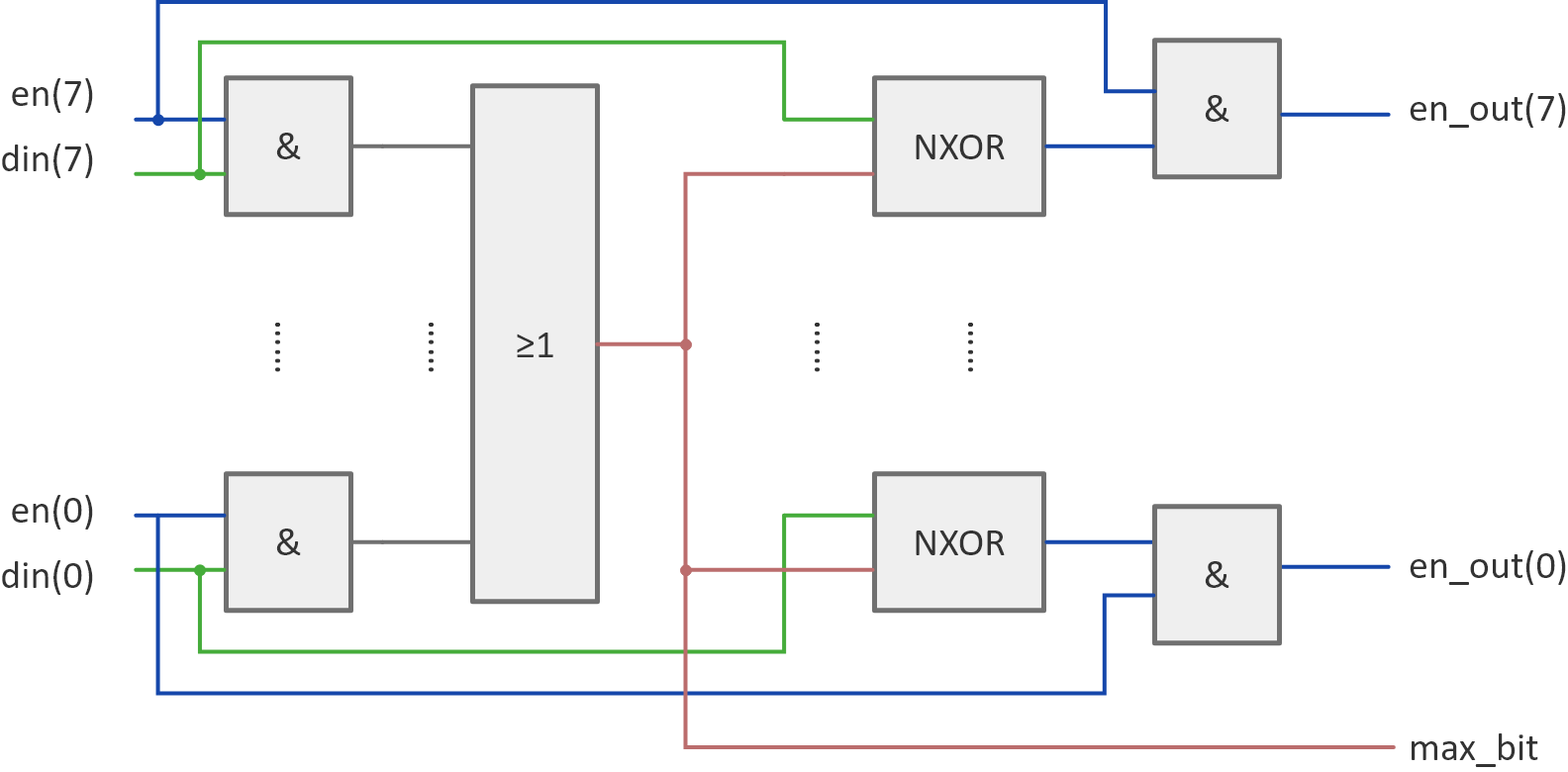

经过上面这些运算就完成了一个单元电路的设计。一个单元电路消耗16个两输入与门，8个两输入同或门，1个八输入或门。
