# EmbeddedGUI **Repository Path**: embeddedgui/EmbeddedGUI ## Basic Information - **Project Name**: EmbeddedGUI - **Description**: 支持FPB、抗锯齿、动画、脏矩阵的高效嵌入式GUI - **Primary Language**: C - **License**: MIT - **Default Branch**: main - **Homepage**: None - **GVP Project**: No ## Statistics - **Stars**: 47 - **Forks**: 17 - **Created**: 2024-08-30 - **Last Updated**: 2026-05-01 ## Categories & Tags **Categories**: desktop-ui **Tags**: None ## README

EGUI AI PFB Dirty Rect Logo

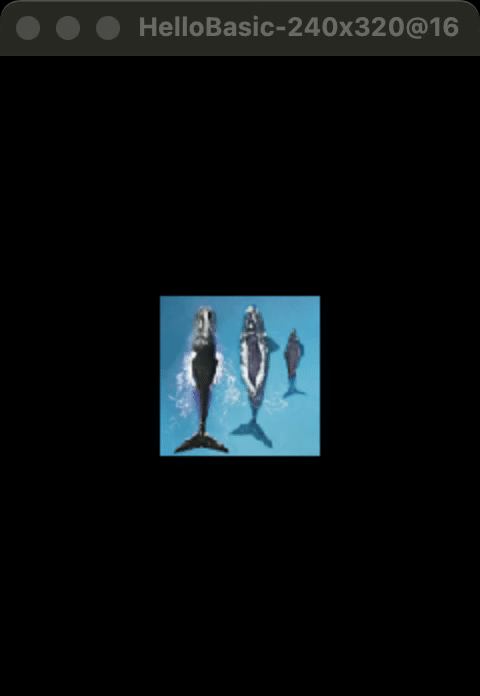

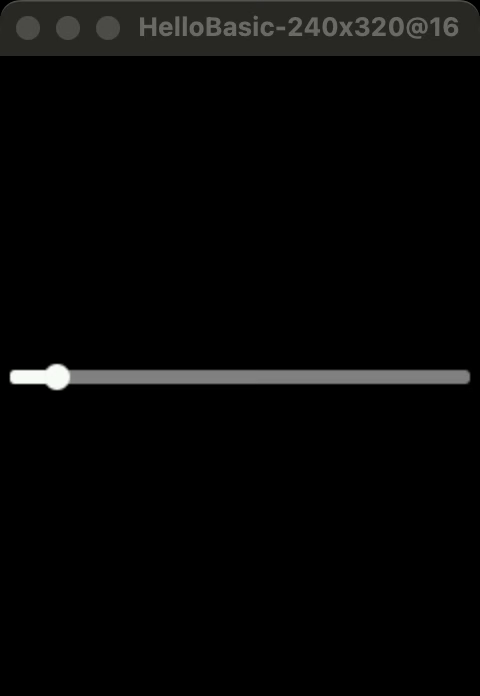

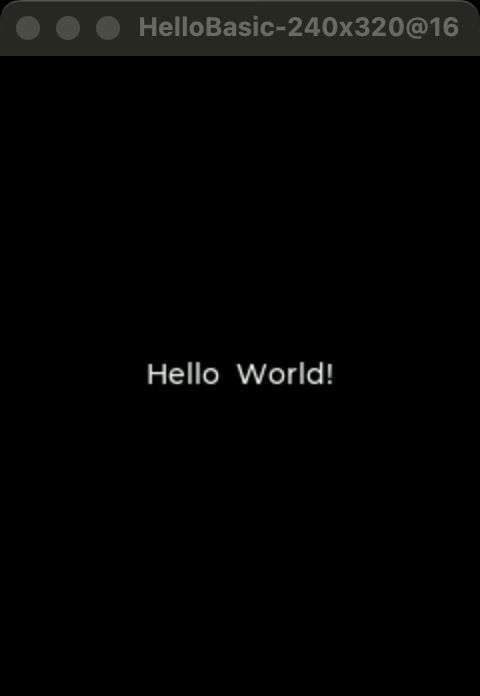

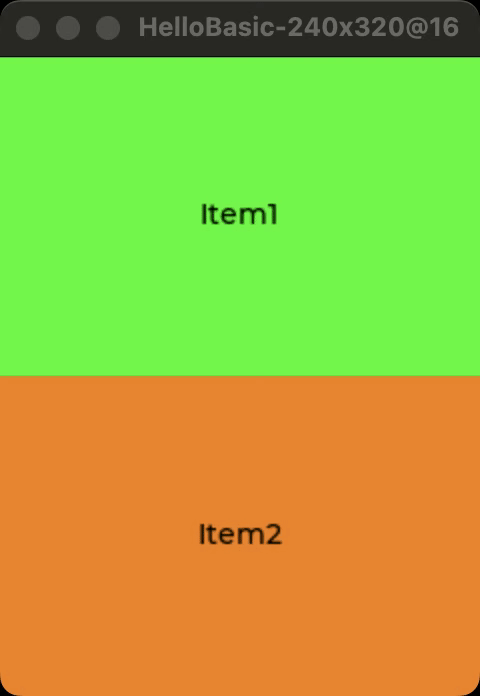

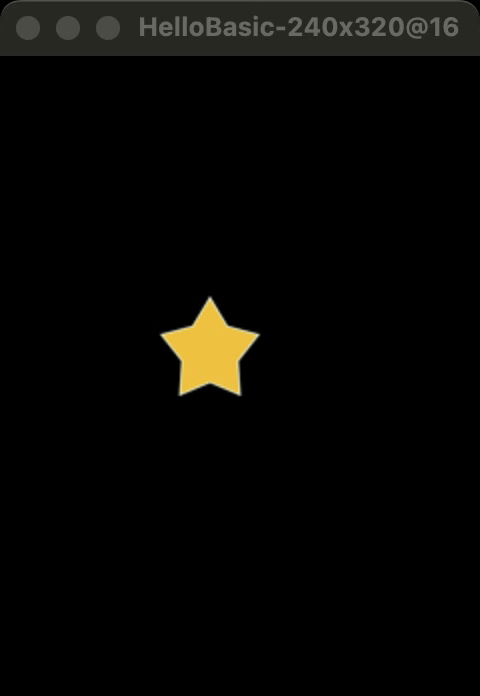

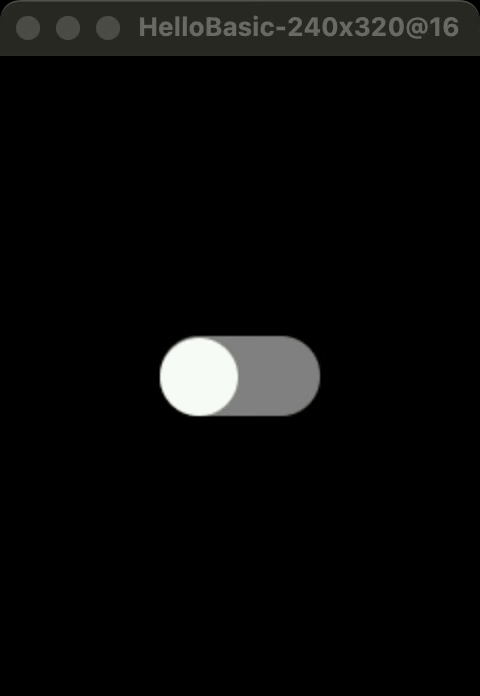

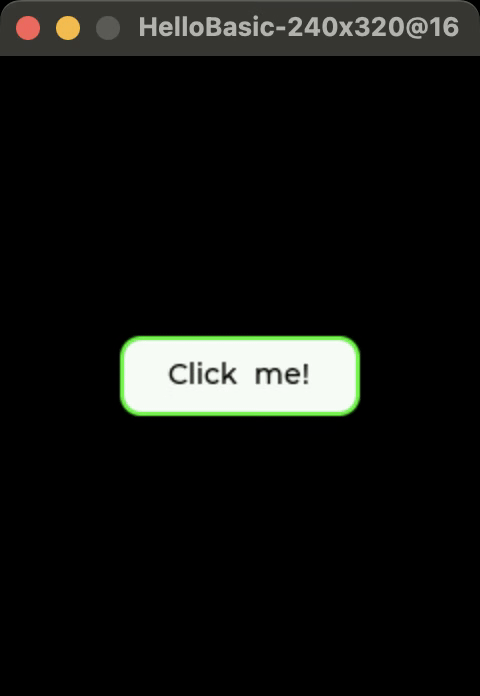

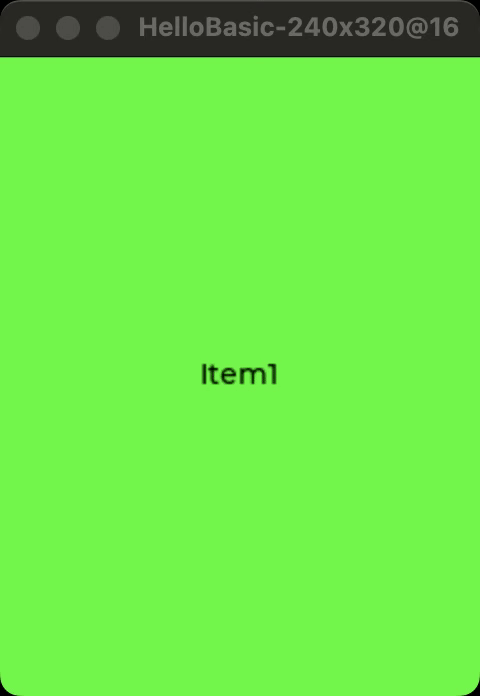

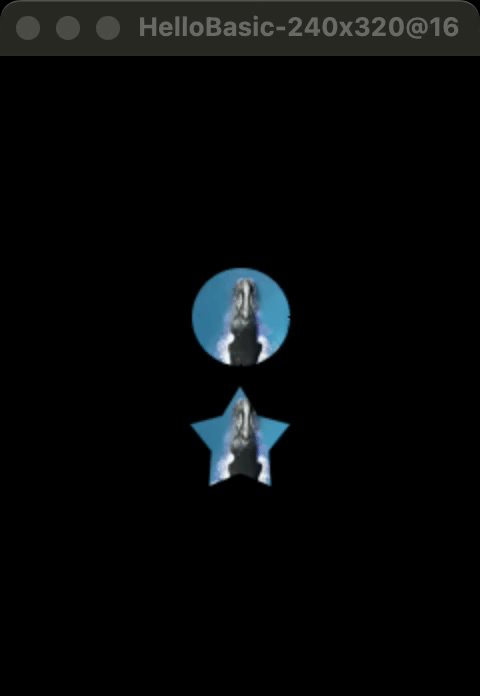

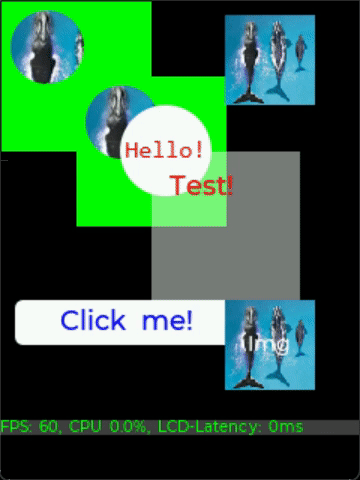

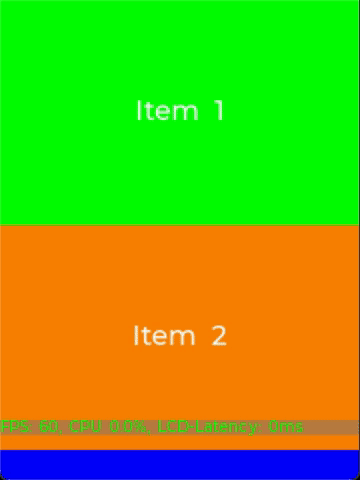

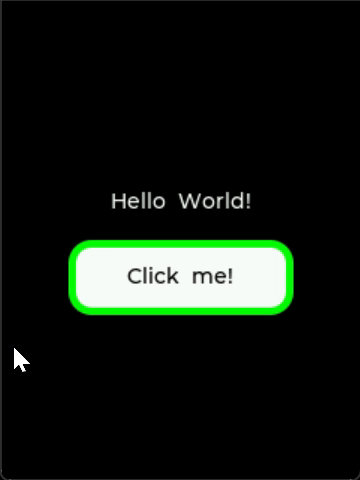

# EmbeddedGUI [![Compile Check](https://github.com/EmbeddedGUI/EmbeddedGUI/actions/workflows/github-actions-demo.yml/badge.svg)](https://github.com/EmbeddedGUI/EmbeddedGUI/actions/workflows/github-actions-demo.yml) [![Documentation Status](https://readthedocs.org/projects/embeddedgui/badge/?version=latest)](https://embeddedgui.readthedocs.io/en/latest/?badge=latest) > **面向资源受限嵌入式系统的轻量级 C GUI 框架** > RAM < 8 KB · ROM < 64 KB · CPU ~100 MHz · 无 FPU · 纯 C99 · MIT 许可 **[在线体验](https://embeddedgui.github.io/EmbeddedGUI/) · [完整文档](https://embeddedgui.readthedocs.io/en/latest/) · [Gitee](https://gitee.com/embeddedgui/EmbeddedGUI) · [GitHub](https://github.com/EmbeddedGUI/EmbeddedGUI)** ![EmbeddedGUI AI PFB Dirty Rect Banner](doc/source/images/embeddedgui-ai-pfb-dirty-banner.png) EmbeddedGUI 把嵌入式 GUI 的低资源约束、PFB 局部帧缓冲、脏矩形渲染和自动化验证流程放在同一个工程体系里；配合 AI 辅助开发，可以更快完成控件设计、资源生成、性能分析和跨平台验证。 - **程序员友好**：纯 C99、结构体 OOP、宏辅助类型转换，核心路径清晰可读 - **AI 协作友好**：文档化 workflow、可复现构建、QEMU 微秒级基准，适合让 AI 参与设计、排错和回归检查 - **嵌入式友好**：无 FPU、低 RAM/ROM、PC/STM32/QEMU/WASM 多平台覆盖，支持多屏与异构屏配置 --- ## 📸 效果预览 HelloShowcase，所有控件的简单示例。 ![HelloShowcase](doc/source/images/HelloShowcase.gif) HelloStyleDemo，一个常规的多页面应用。 ![HelloStyleDemo](doc/source/images/HelloStyleDemo.gif) --- ## ✨ 超轻量 PFB 架构 不需要全屏帧缓冲，30×40 像素的小块缓冲（RGB565 仅 **2.4 KB**）即可驱动整个屏幕。 **HelloSimple 资源占用**： | Code | Resource | RAM | PFB | Total ROM | |------|----------|-----|-----|-----------| | 20,780 B (~20 KB) | 8,016 B (~8 KB) | 968 B | 2,400 B | 28,796 B | - **脏矩形**：只重绘变化区域，静态画面零 CPU 消耗，降低功耗 - **纯 C99**：无第三方依赖，支持 C++ 调用，易于移植 - **抗锯齿**：圆 / 弧 / 线全部支持 4×4 子像素抗锯齿，可降级为快速查表模式 --- ## 🔄 Virtual 控件 —— 按需实例化，省 RAM 传统方式 100 个列表项 = 100 个控件实例；Virtual 模式**只实例化屏幕可见项**，其余回收复用。 | | 传统模式 | Virtual 模式 | |---|---|---| | 100 项列表 | 100 个实例 | 仅可见项实例化 | | 内存策略 | 全部常驻 | 可见区 + overscan 缓冲 | **底层组件**（`src/widget/egui_view_virtual_*.h`）：Viewport · Page · Grid · Strip · Section List · Tree · Stage **高级封装**（ViewHolder 模式）：ListView · GridView > 示例：[example/HelloVirtual](example/HelloVirtual)（19 个子应用） --- ## 🖥️ 多屏与异构屏 核心运行时支持 `EGUI_CONFIG_MAX_DISPLAY_COUNT` 配置多个 display/core，PC SDL 端可同时打开多窗口，并按 display 维度隔离输入、截图和录制帧。 | 示例 | 说明 | |------|------| | `HelloMultiDisplay` | 双屏 Activity 示例，验证主副屏点击隔离、并发 Activity 动画和 core task queue | | `HelloMultiDisplayHetero` | 主屏 + 小尺寸副屏的异构屏示例，验证副屏 tick 连续性、跨 core 同步和副屏点击复位 | 异构屏可通过 `EGUI_CONFIG_SCREEN_1_WIDTH` / `EGUI_CONFIG_SCREEN_1_HEIGHT` / `EGUI_CONFIG_PFB_1_WIDTH` / `EGUI_CONFIG_PFB_1_HEIGHT` 为额外 display 配置独立尺寸。 --- ## ✏️ 4 种遮罩，像素级视觉效果 | 遮罩 | 用途 | |------|------| | `mask_circle` | 圆形剪切 | | `mask_round_rectangle` | 圆角矩形剪切 | | `mask_gradient` | Alpha 渐变遮罩 | | `mask_image` | 图片 Alpha 遮罩 | 支持**行级批处理优化**，非逐像素暴力遍历，在保证效果的同时兼顾性能。 --- ## 📊 QEMU 微秒级性能基准 —— 每次提交都可量化 基于 QEMU 指令级模拟（`-icount shift=0`），同一代码在任何机器上得到**相同结果**，回归检测阈值 10%。

QEMU Performance Snapshot

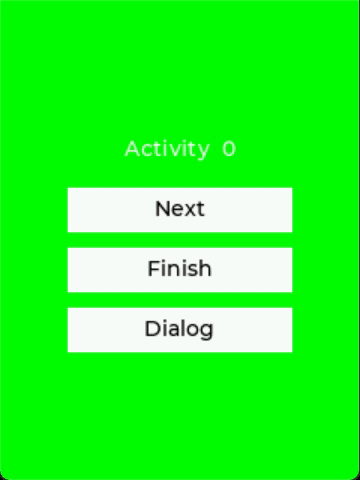

**关键数据**（Cortex-M3 profile）： | 场景 | 耗时 | |------|------| | TEXT_RECT | 0.590 ms | | IMAGE_565 | 0.240 ms | | GRADIENT_CIRCLE | 3.151 ms | | SHADOW_ROUND | 1.797 ms | 覆盖 **200+ 个测试场景**，涵盖图形 / 文本 / 图片 / 遮罩 / 动画，支持 PFB Matrix / SPI Matrix 矩阵测试。 --- ## 📱 三种页面方案，按需选择 | | Activity | Page | Virtual Stage | |---|---|---|---| | 复杂度 | 完整生命周期（6 状态） | 轻量（open/close） | 控件级容器 | | 内存 | 栈式管理，常驻 | union 可重用 RAM | 回收池复用 | | 适用场景 | 导航栈、完整 App | 简单多页切换 | 仪表盘、叠层布局 | - **Activity**：类 Android 生命周期（CREATE → RESUME → PAUSE → DESTROY），配套 Dialog（浮层对话框）和 Toast（通知气泡） - **Page**：精简模式，RAM 通过 union 重用，有基本输入事件分发 - **Virtual Stage**：绝对定位 + Z 轴排序，支持 pin/unpin 和 hit testing > 小项目用 Page 省到极致，复杂项目用 Activity 完整管控，高级场景用 Virtual Stage 动态编排。 --- ## 🚀 快速开始 ```bash git clone https://gitee.com/embeddedgui/EmbeddedGUI.git cd EmbeddedGUI # Windows setup.bat # Linux / macOS ./setup.sh make all APP=HelloStyleDemo && make run ``` > 安装脚本默认会创建 `.venv` 并安装当前仓库所需的 Python 依赖。 > 更多说明见[环境搭建文档](https://embeddedgui.readthedocs.io/en/latest/)。 ### 平台支持 | 平台 | 说明 | |------|------| | **PC (SDL2)** | 桌面模拟器，截图输出，快速开发验证 | | **PC Test** | 无 SDL 的 headless 测试端口，用于 `HelloUnitTest` 和 CI | | **STM32G0** | ARM Cortex-M0+ 裸机移植 | | **QEMU** | 微秒级计时器，用于性能基准测试 | | **WebAssembly** | Emscripten 编译，在线 Demo 直接运行 | | **Designer Port** | 无 SDL、基于 stdin/stdout IPC 的设计器预览端口 | | **自定义移植** | 仅需实现 `draw_area` + `get_tick_ms` 两个接口 | 构建系统：**GNU Make** 覆盖全部端口；**CMake** 当前覆盖带 `CMakeLists.txt` 的示例和 `pc` / `pc_test` 端口。 --- ## 🧩 HelloBasic 控件库（66 个） **布局**：Group · LinearLayout · GridLayout · Scroll · ViewPage · ViewPageCache · TileView · Window · Card **显示**：Label · DynamicLabel · Image · DeferredImage · FileImage · Divider · Line · Textblock · Spangroup · LyricScroller **输入**：Button · ImageButton · ButtonMatrix · Switch · Checkbox · RadioButton · ToggleButton · Slider · ArcSlider · NumberPicker · Roller · Combobox · Spinner · TextInput · Menu · AutoComplete · Chips · SegmentedControl · Stepper · PatternLock **进度**：ProgressBar · CircularProgressBar · ActivityRing · PageIndicator · TabBar · Led · NotificationBadge · Scale · Gauge **图表**：ChartLine · ChartScatter · ChartBar · ChartPie **时间**：AnalogClock · DigitalClock · Stopwatch · MiniCalendar · Compass · HeartRate · AnimatedImage · Mp4 **列表**：List · Table **专项验证**：Dirty Passthrough Container / Page / Activity · PunchRegion · SVG --- ## 🎨 绘图图元 | 类别 | 能力 | |------|------| | 基础图形 | 点、线、矩形、圆角矩形（可独立圆角）、三角形 | | 圆 / 弧 | 查表模式（快速）+ 4×4 子像素 HQ 抗锯齿模式，支持圆头弧帽 | | 线段 | 距离场 AA + 4×4 HQ 子像素，支持圆头线帽 | | 折线 | 普通 / HQ / 圆头折线 | | 曲线 | 二次 / 三次贝塞尔曲线（可选编译） | | 椭圆 | 填充 / 描边椭圆（可选编译） | | 多边形 | 填充 / 描边多边形（可选编译） | | 渐变填充 | 线性（垂直 / 水平）+ 径向渐变，多停止点，可选抖动 | | 文本 | 区域内绘制 / 多行 / 对齐，UTF-8 支持 | | 图片 | 原尺寸 / 缩放绘制，支持染色 | --- ## 🎬 动画系统 **6 种动画类型**：Alpha（淡入淡出）· Translate（平移）· Scale/Size（缩放）· Resize（尺寸过渡）· Color（颜色插值）· AnimationSet（组合动画） **9 种插值器**： | 插值器 | 效果 | |--------|------| | Linear | 匀速 | | Accelerate | 先慢后快 | | Decelerate | 先快后慢 | | AccelerateDecelerate | 缓入缓出 | | Anticipate | 先回退再前进 | | Overshoot | 超出目标后回弹 | | AnticipateOvershoot | 回退 + 超出回弹 | | Bounce | 末端弹跳 | | Cycle | 正弦循环 | 支持：循环次数、RESTART / REVERSE 模式、fill_before / fill_after、start / repeat / end 回调。 --- ## ⚙️ 可配置功能开关 所有功能均可在 `app_egui_config.h` 中按需裁剪，零开销禁用。 ### 输入系统 | 宏 | 默认 | 说明 | |----|------|------| | `EGUI_CONFIG_FUNCTION_SUPPORT_TOUCH` | 1 | 单点触控 | | `EGUI_CONFIG_FUNCTION_SUPPORT_MULTI_TOUCH` | 0 | 多点触控（双指 + 滚轮） | | `EGUI_CONFIG_FUNCTION_SUPPORT_KEY` | 0 | 硬件按键事件 | | `EGUI_CONFIG_FUNCTION_SUPPORT_FOCUS` | 0 | 键盘焦点导航（依赖 KEY） | ### UI 特效 | 宏 | 默认 | 说明 | |----|------|------| | `EGUI_CONFIG_FUNCTION_SUPPORT_SHADOW` | 0 | 阴影渲染 | | `EGUI_CONFIG_FUNCTION_SUPPORT_LAYER` | 0 | Z 轴图层系统 | | `EGUI_CONFIG_FUNCTION_SUPPORT_SCROLLBAR` | 1 | 自动滚动条指示器 | | `EGUI_CONFIG_FUNCTION_SUPPORT_DIRTY_PASSTHROUGH` | 0 | 容器透传脏区，用于减少复合控件刷新面积 | | `EGUI_CONFIG_FUNCTION_WIDGET_ENHANCED_DRAW` | 0 | 增强渲染（渐变 + 阴影，自动开启两者） | | `EGUI_CONFIG_FUNCTION_GRADIENT_DITHERING` | 0 | 渐变抖动（消除 16 位色带） | ### 抗锯齿质量 | 宏 | 默认 | 说明 | |----|------|------| | `EGUI_CONFIG_CIRCLE_HQ_SAMPLE_2X2` | 0 | 2×2 快速采样（0 = 4×4 高质量） | | `EGUI_CONFIG_LINE_HQ_SAMPLE_2X2` | 0 | 同上，用于线段 | ### 性能 / 内存 | 宏 | 默认 | 说明 | |----|------|------| | `EGUI_CONFIG_PFB_BUFFER_COUNT` | 2 | PFB 缓冲数（≥2 支持 DMA 流水线） | | `EGUI_CONFIG_MAX_DISPLAY_COUNT` | 1 | display/core 数量，多屏示例设为 2 | | `EGUI_CONFIG_MAX_FPS` | 60 | 帧率上限 | | `EGUI_CONFIG_DIRTY_AREA_COUNT` | 5 | 脏矩形区域槽位数 | | `EGUI_CONFIG_PERFORMANCE_USE_FLOAT` | 0 | 有 FPU 时启用浮点加速 | | `EGUI_CONFIG_COLOR_16_SWAP` | 0 | RGB565 字节交换，作为默认 runtime 值 | | `EGUI_CONFIG_FUNCTION_SOFTWARE_ROTATION_ENABLE` | 0 | 软件旋转编译裁剪开关，同时也是默认 runtime 值 | 多屏或异构屏场景下，`EGUI_CONFIG_COLOR_16_SWAP` 更推荐通过 `egui_display_setup_t.render_config` 按 core 覆盖； 软件旋转则建议通过 `egui_display_setup_t.render_config->software_rotation` 逐 core 覆盖；`EGUI_CONFIG_PFB_BUFFER_COUNT` 当前有效范围为 `1..4`。 ### 资源 / 图片 | 宏 | 默认 | 说明 | |----|------|------| | `EGUI_CONFIG_FUNCTION_EXTERNAL_RESOURCE` | 0 | 启用外部资源读取，自动启用资源管理器 | | `EGUI_CONFIG_FUNCTION_RESOURCE_MANAGER` | 0 | 资源管理器 | | `EGUI_CONFIG_FUNCTION_IMAGE_CODEC_QOI` | 0 | QOI 图片解码 | | `EGUI_CONFIG_FUNCTION_IMAGE_CODEC_RLE` | 0 | RLE 图片解码 | | `EGUI_CONFIG_FUNCTION_IMAGE_RUNTIME_SVG` | 0 | 运行时 SVG 渲染，需要 RGB565 和 RGB565_8 图片格式支持 | ### 主题系统 通过 `EGUI_THEME_*` 宏统一管理全局视觉风格，所有控件从同一套设计令牌取色。 | 令牌 | 默认值 | 语义 | |------|--------|------| | `EGUI_THEME_PRIMARY` | `#2563EB` | 主题蓝（按钮 / 选中） | | `EGUI_THEME_SECONDARY` | `#14B8A6` | 次要色（Teal） | | `EGUI_THEME_SUCCESS` | `#16A34A` | 成功（绿） | | `EGUI_THEME_WARNING` | `#F59E0B` | 警告（琥珀） | | `EGUI_THEME_DANGER` | `#DC2626` | 危险（红） | | `EGUI_THEME_SURFACE` | `#FFFFFF` | 控件背景 | | `EGUI_THEME_TEXT_PRIMARY` | `#111827` | 正文颜色 | | `EGUI_THEME_TEXT_SECONDARY` | `#6B7280` | 辅助文字颜色 | | `EGUI_THEME_FOCUS` | PRIMARY | 焦点环颜色 | | `EGUI_THEME_RADIUS_MD` | 10 px | 中等圆角半径 | --- ## 🛠️ UI Designer UI Designer 桌面端和设计稿转换链路已经迁移到独立仓库 `EmbeddedGUI_Designer` 维护。 ``` Figma / HTML / JSX ──→ XML ──→ C 源文件 (`uicode_disp0.c` / `uicode_disp0.h`) ``` - **当前仓库定位**：保留 SDK、运行时、资源生成、示例、文档，以及供 Designer 调用的 headless 预览端口 - **Designer 仓库定位**：维护桌面设计器、设计稿导入、XML 编辑和预览打包 - **Designer 入口**：见 `doc/source/ui_designer/index.rst` ![UI_Designer](doc/source/images/UI_Designer.gif) ### 字体 / 图像 **字体**：资源字体（`egui_font_std`），内置 Montserrat，UTF-8 解码，支持多行对齐。 **图像格式**：RGB32（ARGB8888）、RGB565、RGB565 调色板（1/2/4/8 bit）、Alpha 遮罩（1/2/4/8 bit），全部可按需关闭以节省 ROM。 --- ## 🔧 工具链 | 工具 | 命令 | 说明 | |------|------|------| | 构建 | `make all APP=` | 编译指定示例 | | 运行 | `make run` | 启动 PC 模拟器 | | 资源生成 | `make resource_refresh APP=` | 生成字体 / 图片 C 文件 | | 运行时验证 | `python scripts/code_runtime_check.py --app [--app-sub ]` | 截图验证渲染正确性 | | 体积分析 | `python scripts/size_analysis/main.py --case-set typical` | 生成 qemu 口径 ROM/RAM/heap/stack 报告 | | 性能分析 | `python scripts/perf_analysis/main.py --profile cortex-m3` | 生成 QEMU 微秒级性能报告 | | CI 编译检查 | `python scripts/code_compile_check.py --full-check` | 全量编译检查 | | 发布前检查 | `python scripts/release_check.py --scope multi-display` | 多屏编译、运行、文档专项回归 | --- ## 📦 资源占用 以下为 `doc/source/size/size_report.md` 中的 QEMU 口径快照：`PORT=qemu CPU_ARCH=cortex-m0plus`，静态体积只统计仓库侧 `src/` + `example/` 对象，运行期 heap/stack 由 QEMU 录制动作测得。 | App | Code | Resource | RAM | PFB | Heap Peak | Stack Peak | Total ROM | |-----|------|----------|-----|-----|-----------|------------|-----------| | HelloSimple | 15340 | 2506 | 169 | 2400 | 0 | 820 | 17846 | | HelloBasic(button) | 26284 | 18289 | 521 | 4800 | 276 | 1168 | 44573 | | HelloBasic(label) | 21548 | 6341 | 380 | 4800 | 276 | 1096 | 27889 | | HelloBasic(list) | 30504 | 15742 | 1734 | 4800 | 276 | 1312 | 46246 | | HelloBasic(mask) | 84732 | 43714 | 564 | 4800 | 320 | 4080 | 128446 | | HelloBasic(textinput) | 40828 | 16004 | 3722 | 4800 | 276 | 1200 | 56832 | | HelloBasic(svg) | 35320 | 9502 | 749 | 2400 | 29266 | 2832 | 44822 | | HelloPerformance | 270924 | 1834759 | 3017 | 1536 | 5336 | 432 | 2105683 | | HelloShowcase | 166648 | 70159 | 14608 | 40960 | 276 | 2440 | 236807 | | HelloStyleDemo | 127904 | 102545 | 5906 | 19200 | 276 | 2640 | 230449 | | HelloVirtual(virtual_stage_showcase) | 190044 | 72303 | 8127 | 40960 | 3256 | 2672 | 262347 | > 运行 `python scripts/size_analysis/main.py --case-set typical` 生成最新报告；再运行 `python scripts/size_analysis/main.py size-to-doc` 刷新 `doc/source/size/` 文档。 --- ## 📚 示例应用（22 个） | 示例 | 说明 | |------|------| | `HelloSimple` | 最小 Hello World | | `HelloActivity` | Activity 生命周期演示 | | `HelloAPP` | 完整多页面应用 | | `HelloBasic` | **66 个独立控件 / 专项验证演示** | | `HelloVirtual` | **19 个 Virtual 控件示例** | | `HelloCanvas` | 绘图图元展示 | | `HelloChart` | 图表控件演示 | | `HelloGradient` | 渐变填充效果 | | `HelloLayer` | Z 轴图层演示 | | `HelloMultiDisplay` | 双屏 Activity 与多 core 录制验证 | | `HelloMultiDisplayHetero` | 主副异构屏与跨 core 同步验证 | | `HelloStyleDemo` | 主题 / 增强样式演示 | | `HelloPerformance` | FPS / 性能基准 | | `HelloPFB` | PFB 渲染演示 | | `HelloResourceManager` | 外部资源管理器 | | `HelloEasyPage` | EasyPage API 演示 | | `HelloShowcase` | UI 全景展示 | | `HelloSizeAnalysis` | 体积分析 probe 和配置模板 | | `HelloSVGSpec` | SVG 运行时渲染规范对比基座 | | `HelloTest` | PC 调试与动态渲染测试场景 | | `HelloUnitTest` | 单元测试 | | `HelloViewPageAndScroll` | 翻页 + 滚动演示 | --- ## 📝 写在最后 作为芯片从业人员，国产芯片资源有限（512 KB ROM、20 KB RAM、96 MHz CPU），需要跑手环级别的触控 GUI。评估了 [GuiLite](https://github.com/idea4good/GuiLite)（无 PFB）、[Arm-2D](https://github.com/ARM-software/Arm-2D)（无控件管理）、[LVGL](https://github.com/lvgl/lvgl)（资源需求太高），各有优势但都不完全满足需求，最终决定自己写一套——什么都可控，极限优化。 现在有 AI 加持，渐变、KEY 输入、Focus 系统、Layer、UI Designer 等功能不断加入，框架越来越好用，也更方便维护。 --- ## 🔗 相关链接 - 在线体验：https://embeddedgui.github.io/EmbeddedGUI/ - 文档：https://embeddedgui.readthedocs.io/en/latest/ - Gitee：https://gitee.com/embeddedgui/EmbeddedGUI - GitHub：https://github.com/EmbeddedGUI/EmbeddedGUI --- ## 💬 社区 欢迎大家入群交流讨论。
