# 工作流对接文档
[TOC]
## 历史版本
| 版本 | 日期 | 备注 |
| :---: | :--------: | :----------------------------------------------------------: |
| 1.0.0 | 2021/08/20 | 初版 |
| 1.1.0 | 2021/08/31 | 「会签」「消息通知」「功能优化」 |
| 1.2.0 | 2022/02/28 | 「框架由Activiti6.0.0变更为Flowable6.0.1」
「加入流程图自定义颜色功能」
「加入会签一票否决」
「功能优化」 |
| 1.3.0 | 2023/02/22 | 「框架由Flowable6.0.1变更为Flowable6.8.0」
「集成到通用产品框架」
「加入数据库分库功能」
「MySQL触发器改为视图」 |
| 1.4.0 | 2023/03/17 | 「添加附件上传及展示功能」 |
| 1.5.0 | 2023/11/13 | 「集成国产数据库」
开源 |
## 概述
工作流，从业务角度看，就是审核流程，其表现就是控制不同的角色看到并执行不同的数据；不同的操作使得数据的流向不同，一般情况下会有申请，审核等步骤；
从技术实现的角度看，就是通过控制一个业务表数据的状态字段，用户在执行过程中实现数据的状态变更。
### 模块特性
1）基于开源Flowable 6.8.0工作流框架。
2）基于BPMN图形拖拽方式定义工作流程。
3）支持在流程图中静态指定各个节点任务的执行人/角色。
4）支持在流程中动态指定各个节点任务的执行人/角色。
5）支持会签、邮件/短信通知功能。
6）代码侵入性低，集成方便。
7）集成国产达梦、人大金仓数据库。

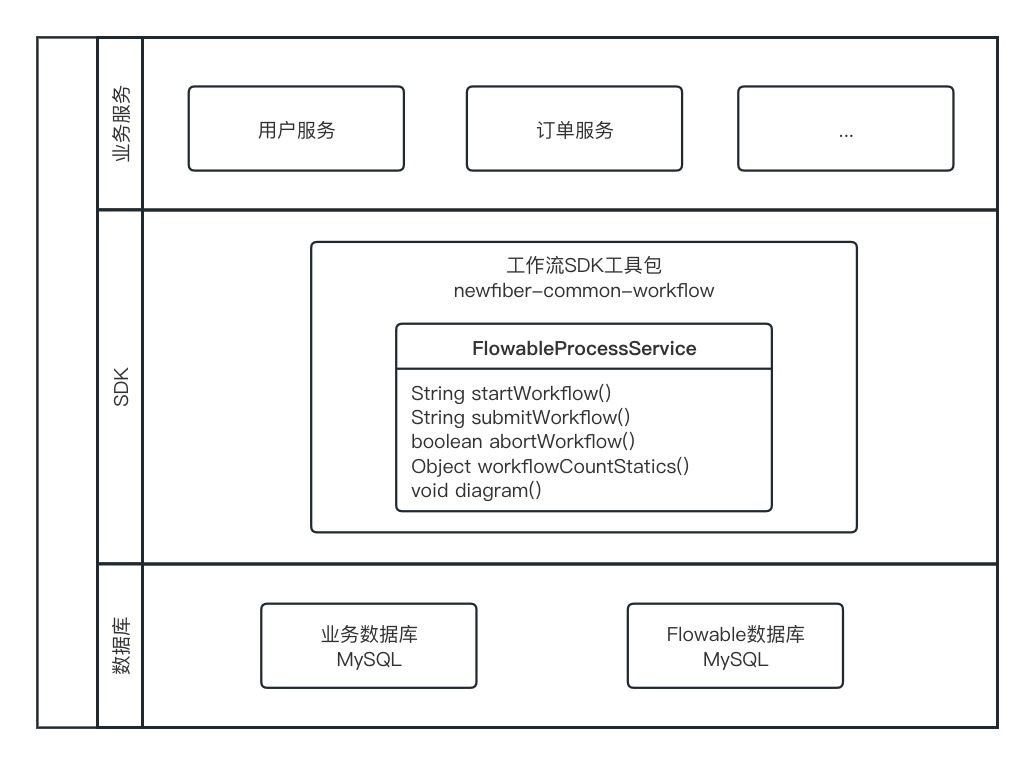

### 模块架构
官方提供的Flowable框架提供了工作流引擎，包括流程、实例、任务等核心功能，已经能够满足业务需求。但是对于日常开发而言还不够友好，还需要解决几个问题：
1、由于Flowable框架和业务系统解耦，任务的代办/已办状态在工作流引擎里面，业务系统无法直接感知代办/已办状态，需要添加额外的操作才能在业务数据里面保存状态信息。
2、Flowable官网框架提供的API和业务系统不贴合，编码过程中会产生很多无用代码。如果做一层代码封装用来适应业务，并且配合代码生成器，可以减少80%的手动编码。
为了解决这些问题，在基础框架之上开发了工作流SDK工具包*newfiber-common-workflow*。工具包使用回调方式更新业务数据状态，并且构建了一套核心类，实现了一键启动、提交、查询工作流等功能。业务系统引入工具包后，配合核心类，可以在最少编码的情况下实现工作流。
### 业务时序
### 核心类设计
## 技术选型
**1、系统环境**
- Java EE 8
- Servlet 3.0
- Apache Maven 3
- Redis > 3
- MySQL > 5.7
- Node >= 12
**2、主框架**
- Spring Boot 2.3.x
- Spring Cloud Hoxton.SR9
- Spring Framework 5.2.x
- Spring Security 5.2.x
**3、持久层**
- Apache MyBatis 3.5.x
- Baomidou MyBatis Plus 3.5.x
- Hibernate Validation 6.0.x
- Alibaba Druid 1.2.x
## 对接流程
### 概述
在业务模块对接过程中，主要包括前端和后端。前端主要用于BPMN流程图的绘制，后端主要用于实现业务逻辑。
1）前端：前端开发人员将前端界面集成到业务模块后，绘制BPMN流程图。在极端情况下，如果业务系统无法集成前端界面，也可以通过后端接口直接导入BPMN文件，BPMN文件可以由第三方工具绘制后导出。
2）后端：后端完成业务表结构设计后，在MySQL中执行视图，在代码中引入工作流模块依赖，并依照文档「后端代码对接」开始编码。
### BPMN流程图
BPMN全称业务流程建模与标注，通过一系列的节点符号来定义一个流程图，包括开始事件、可执行节点、节点可执行的动作、结束事件等。工作流模块提供了前端页面来绘制BPMN流程图，通过拖拽节点符号，连接各个节点来绘制。如下图所示：其中定义了一个管网巡查申请流程。
BPMN中主要涉及到的符号包括：开始事件、人工任务、单一网关、结束事件。在绘制BPMN流程图中有相应的规范，接下来一一进行讲解。
#### 流程图编辑器
支持通用BPMN流程图编辑器。可以在Flowable Git上下载对应版本的War包，启动后可访问流程编辑器：
[Release Flowable 6.0.1 release · flowable/flowable-engine · GitHub](https://github.com/flowable/flowable-engine/releases/tag/flowable-6.0.1)
除了使用官网的War包启动设计器之外，也可以使用*newfiber-workflow-design*，启动后也是流程设计器。
#### BPMN定义
点击BPMN编辑器的空白处，在下方的编辑栏编辑BPMN定义的相关信息。重点关注：
1）流程唯一标识：对应后端代码中的*IWorkflowDefinition.WorkflowKey*
2）流程名称：对应后端代码中的*IWorkflowDefinition.WorkflowName*
#### 开始事件
开始事件用来定义一个流程的开始，任何流程都应包含该事件。按钮位置在【开始事件】-->【开始事件】。重点关注：
1）ID：节点唯一编号，对应业务数据中的status字段。
2）名称：节点名称。
#### 人工任务
人工任务也就是在流程中需要人工来执行、审核的任务，例如需要用户/角色来审核。按钮位置在【活动】-->【人工任务】。重点关注：
1）ID：节点唯一编号，对应业务数据中的status字段。
2）名称：节点名称。
3）任务派遣：指派任务到指定的执行人/角色，即只有被指派的人/角色才有任务该节点下的数据执行权限。
在人工任务中包含了数据执行权限，现包括以下两种方式指定：
1）在流程图中静态指定执行人/角色。即指定固定的人/角色，任务只能由指定的人/角色执行，其他人/角色无权操作。
点击【任务派遣】，在弹出的页面中选择【Identity store(身份仓库)】，在【assignment(指派)】中包括三个选项：
● Assigned to single user(指派给单个用户)：将任务执行权限指派给单个的用户。
● Candidate users(候选用户)：将任务执行权限指派给一个或多个候选用户，这些用户都有可执行权限，其中任何一个用户执行则算该数据执行完成。
● Candidate groups(候选组/角色)：将任务执行权限指派给一个或多个候选角色，这些角色下的用户都有可执行权限，其中任何一个用户执行则算该数据执行完成。
2）在流程中动态指定执行人/角色。即在流程流转过程中动态指定，可以通过上一个节点执行后来指定下一个节点的执行人/角色。
点击【任务派遣】，在弹出的页面中选择【Fixed value(灵活变量)】，其中包括三个输入框，输入框用于声明执行人/角色的变量，然后在程序中动态指定。注：三个输入框互斥，同时只能指定一个。
● Assignee(指派给单个用户)：其值固定为${*approveUserId*}。在流程启动或者提交时代码中动态赋值变量来指定，对应后端代码中的*WorkflowStartReq.nextTaskApproveUserId*和*WorkflowSubmitReq.nextTaskApproveUserId*。注：${*approveUserId*}不能改变，否则后端代码无法识别。
● Candidate users(候选用户)，暂未开放，后续看业务模块是否需要。
● Candidate groups(候选组/角色)：其值固定为${*approveRoleId*}，在流程启动或者提交时代码中动态赋值变量来指定，对应后端代码中的*WorkflowStartReq.nextTaskApproveRoleId*和*WorkflowSubmitReq.nextTaskApproveRoleId*。注：${*approveRoleId*}不能改变，否则后端代码无法识别。
#### 单一网关
在用户执行任务时，会有不同的动作，比如通过、不通过等，不同的动作会指向不同的结果。BPMN提供了网关来实现这一功能，我们一般用到的是单一网关（有的也叫互斥网关）。按钮位置在【网关】-->【单一网关】。重点关注：
1）网关流出的节点。详情见下方的【顺序流】。
#### 结束事件
结束事件用来定义一个流程的结束，任何流程都应包含该事件。按钮位置在【结束事件】-->【结束事件】。重点关注：
1）ID：节点唯一编号，其值需固定配置为「end」，对应业务数据中的status字段。
2）名称：节点名称。
3）执行监听器：用于监听结束事件的完成。需将其配置为*com.newfiber.workflow.support.listener.WorkflowEndListener*
#### 顺序流
在BPMN流程图中，除【结束事件】，其他所有节点都会指向下一个节点，其指向的方向用顺序流表示，也就是一条实线实心箭头。每条顺序流都有其各自的跳转条件，在单一网关中，不同的执行动作就是通过顺序流的跳转条件来控制。重点关注：
1）名称：顺序流对应的名称，也就是可执行的动作，对应前端界面可操作的按钮，工作流模块提供了接口供前端来查询当前节点的下一步可执行节点，接口详情见接口文档：/workflow-model/nextTasks。
2）跳转条件：跳转到对应节点的条件。其值为EL表达式：${approveResult=='true'}。其中「approveResult」为变量名，不能改变；「true」为变量值，用于控制不能的跳转，可以自行制定。例如单一网关的「通过」、「不通过」可分别配置为「${approveResult=='true'}」、${approveResult=='false'}。在后端代码中对应的控制变量为WorkflowSubmitReq.approveResult。需要注意的是每条顺序流都需要指定跳转条件（「开始事件外」），否则程序无法识别。
### 数据库集成
#### MySQL视图
工作流模块有自己独立的数据库表，用于支持其自身的功能。例如：在流程图编辑的过程中，可以指定业务系统中的用户或者角色，这些数据是维护在工作流模块自身的表中的。因此需要在业务模块和工作流模块之间进行数据同步，这里提供了MySQL视图实现其数据同步功能。
这里提供了对业务模块用户/角色/用户角色关系表的视图脚本，其脚本文件为：/doc/sql/workflow/view.sql。重点关注以下几张表：
1）ACT_ID_USER：工作流用户表
2）ACT_ID_GROUP：工作流组/角色表
3）ACT_ID_MEMBERSHIP：工作流用户组/角色关系表
工作流用户视图如下：
```sql
CREATE
ALGORITHM = UNDEFINED
DEFINER = `root`@`%`
SQL SECURITY DEFINER
VIEW `ACT_ID_USER` AS
SELECT
`newfiber_standard`.`sys_user`.`user_id` AS `ID_`,
1 AS `REV_`,
`newfiber_standard`.`sys_user`.`nick_name` AS `FIRST_`,
`newfiber_standard`.`sys_user`.`nick_name` AS `LAST_`,
`newfiber_standard`.`sys_user`.`user_name` AS `DISPLAY_NAME_`,
`newfiber_standard`.`sys_user`.`email` AS `EMAIL_`,
'123456' AS `PWD_`,
NULL AS `PICTURE_ID_`,
NULL AS `TENANT_ID_`
FROM
`newfiber_standard`.`sys_user`
WHERE
(`newfiber_standard`.`sys_user`.`del_flag` = 0)
```
#### 业务表结构设计
为支持业务模块的数据流转，业务表需要加入以下两个字段：
1）workflow_instance_id：工作流实例编号，用于保持业务模块与工作流模块的关联关系。
2）status：用户完成业务数据的状态流转
#### 数据库分库
Flowable官方默认提供了47张表，如果都和业务表放在一起，那数据库就太杂乱了，之前的版本就想做分库，但是没有找到合适的方法。
Flowable框架暴露了接口用来自定义*SpringProcessEngineConfiguration*，修改里面的*dataSource*属性可以实现数据库分库，修改自定义flowable属性即可实现分库。
```yaml
flowable:
database-schema: newfiber_standard_workflow
driver-class-name: com.mysql.cj.jdbc.Driver
url: jdbc:mysql://127.0.0.1/newfiber_standard_workflow?useUnicode=true&characterEncoding=utf8&zeroDateTimeBehavior=convertToNull&useSSL=true&serverTimezone=GMT%2B8&nullCatalogMeansCurrent=true
username: root
password: 123456
```
### 后端集成
后端采用SpringBoot框架，Maven管理项目依赖，对接方式如下：
1）工作流在通用工具包中*newfiber-common-workflow*，在pom文件中引入工作流模块依赖：
```java
com.newfiber
newfiber-common-workflow
```
2）在ApplicationStart类中引入工作流模块路径，完成依赖注入：
```java
// 加入工作流模块路径："com.newfiber.workflow"
@SpringBootApplication(
scanBasePackages = {"com.newfiber.business", "com.newfiber.workflow"})
public class WorkflowParentApplication {
public static void main(String[] args) {
SpringApplication.run(WorkflowParentApplication.class, args);
}
}
```
3）开始工作流编码，主要包括以下步骤：
● 创建枚举类实现*IWorkflowDefinition*接口，完成工作流基本信息定义。
● Server层实现*IWorkflowCallback*接口并重写方法，完成业务回调方法实现。
● Server层调用*ActivitiProcessService*类中的方法，完成工作流的启动，执行等操作。
● 可通过*WorkflowPageHelper*工具类来辅助完成业务数据的分页查询操作。
#### IWorkflowDefinition
不同的工作流有不同的定义，工作流模块提供了*IWorkflowDefinition*接口规范工作流的定义，接口方法签名下：
```java
public interface IWorkflowDefinition {
/**
* 工作流编号
* @return 工作流编号
*/
String getWorkflowKey();
/**
* 工作流名称
* @return 工作流名称
*/
String getWorkflowName();
/**
* 业务实体表名，用于分页查询业务数据
* @return 业务实体表名
*/
default String getTableName() {
return "t";
}
/**
* 业务实体表主键类型，用于分页查询业务数据
* @return 业务实体表主键类型
*/
default Class getTableIdType(){
return String.class;
}
}
```
在业务系统中需要实现该接口，例如定义一个巡查申请的工作流，其代码如下：
```java
public enum EWorkflowDefinition implements IWorkflowDefinition {
/** */
PatrolApply("PatrolApply", "巡查申请", "t", Integer.class);
EWorkflowDefinition(
String workflowKey, String workflowName, String tableName, Class tableIdType) {
this.workflowKey = workflowKey;
this.workflowName = workflowName;
this.tableName = tableName;
this.tableIdType = tableIdType;
}
private final String workflowKey;
private final String workflowName;
private final String tableName;
private final Class tableIdType;
@Override
public String getWorkflowKey() {
return workflowKey;
}
@Override
public String getWorkflowName() {
return workflowName;
}
@Override
public String getTableName() {
return tableName;
}
@Override
public Class getTableIdType() {
return tableIdType;
}
}
```
#### IWorkflowCallback
在业务模块开始、提交工作流后，需要执行更新关联id、状态等操作，这里提供了*IWorkflowCallback*回调接口用来实现该功能。其方法签名如下：
```java
public interface IWorkflowCallback {
/**
* 业务实体类型
* @return 业务实体类型
*/
default Class getEntityClass(){
return ReflectionKit.getInterfaceGeneric(this);
}
/**
* 工作流定义
* @return 工作流定义
*/
IWorkflowDefinition getWorkflowDefinition();
/**
* 更新业务实体的工作流实体编号
* @param businessKey 业务实体编号
* @param workflowInstanceId 工作流实体编号
*/
void refreshWorkflowInstanceId(Object businessKey, String workflowInstanceId);
/**
* 更新业务数据状态
* @param businessKey 业务实体编号
* @param status 状态
*/
void refreshStatus(Object businessKey, String status);
}
```
业务模块的Server需要实现该接口，例如巡查申请的Server，其核心代码如下：
```java
@Service
public class PurchaseApplyServiceImpl implements IWorkflowCallback {
@Override
public IWorkflowDefinition getWorkflowDefinition() {
return EWorkflowDefinition.PurchaseApply;
}
@Override
public void refreshWorkflowInstanceId(Object businessKey, String workflowInstanceId) {
PurchaseApply condition = new PurchaseApply();
condition.setId(Integer.parseInt(businessKey.toString()));
condition.setWorkflowInstanceId(workflowInstanceId);
updateById(condition);
}
@Override
public void refreshStatus(Object businessKey, String status) {
PurchaseApply condition = new PurchaseApply();
condition.setId(Integer.parseInt(businessKey.toString()));
condition.setStatus(status);
updateById(condition);
}
}
```
#### ActivitiProcessService
*ActivitiProcessService*提供了工作流程中涉及到的核心方法，包括工作流开始、提交等方法，其核心方法签名如下：
```java
/**
* 启动工作流
* @param workflowCallback 回调接口
* @param businessKey 业务编号
* @param startReq 启动参数
* @return 工作流实体编号
*/
String startWorkflow(IWorkflowCallback workflowCallback, Object businessKey, WorkflowStartReq startReq);
/**
* 提交工作流
* @param callback 回调接口
* @param businessKey 业务编号
* @param submitReq 提交结果
* @return 业务编号
*/
String submitWorkflow(IWorkflowCallback callback, Object businessKey, WorkflowSubmitReq submitReq);
```
业务模块的Server需要注入该接口，并调用其启动和提交方法完成工作流的数据流转，例如巡查申请的Server，其核心代码如下：
```java
@Service
public class PatrolApplyServiceImpl implements PatrolApplyService, IWorkflowCallback {
@Resource
private ActivitiProcessService activitiProcessService;
@Override
@Transactional(rollbackFor = Exception.class)
public void create(PatrolApplyCreateReq req) {
PatrolApply patrolApply = new PatrolApply();
BeanUtils.copyProperties(req, patrolApply);
this.save(patrolApply);
// 启动工作流
activitiProcessService.startWorkflow(this, patrolApply.getId(), req);
}
@Override
public void approve(PatrolApplyApproveReq req) {
// 提交工作流
activitiProcessService.submitWorkflow(this, req.getId(), req);
}
}
```
#### WorkflowPageHelper

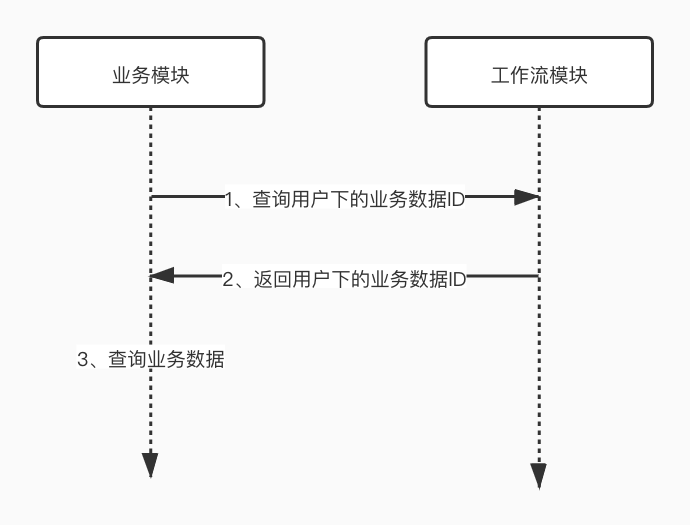

在业务数据查询过程中，会涉及到数据查询权限的问题，其中的权限包括两个部分：
1）数据状态权限：用户只能查看到处于某一状态下的数据。
2）数据执行权限：用户只能查看属于自己的可执行的数据。
对于第一种数据权限，可以通过业务表的status字段控制，业务系统实现起来较为简单。而第二种权限实现起来则较为复杂，这是因为业务模块和工作流模块都只相互存放了对方的数据ID，导致业务模块必须先调用工作流模块查询用户可执行的数据ID，然后才能执行业务查询操作，其调用时序图如下所示：
为解决业务模块调用方法繁琐的问题，这里提供了WorkflowPageHelper工具类。可以实现在分页查询业务数据时，自动加入用户权限数据查询的功能。其核心方法签名如下：
```java
/**
* 开始分页
* @param pageNum 开始页数
* @param pageSize 每页数量
* @param orderBy 排序字段
* @param userId 用户编号
* @param taskKey 任务编号，对应相应的状态节点
* @param workflowCallback 回调接口
* @return 分页参数实体
*/
public static Page startPage(int pageNum, int pageSize, String orderBy, Object userId, String taskKey, IWorkflowCallback workflowCallback)
/**
* 开始分页
* @param workflowPageReq 分页接口参数
* @param workflowCallback 回调接口
* @return 分页参数实体
*/
public static Page startPage(WorkflowPageReq workflowPageReq, IWorkflowCallback workflowCallback)
```
其也是基于开源工具PageHelper，用法类似。例如巡查申请分页查询，其核心代码如下：
```java
@Override
public PageInfo page(PatrolApplyPageReq req) {
PatrolApply condition = new PatrolApply();
BeanUtils.copyProperties(req, condition);
// 执行分页操作
WorkflowPageHelper.startPage(req, this);
List list = patrolApplyDao.selectByCondition(condition);
return new PageInfo<>(list);
}
```
## 功能特性
### 会签
在流程业务管理中，任务通常都是由一个人去处理的。而多个人同时处理一个任务，根据多个人的审核结果来确定流程的走向，这种任务我们称之为会签任务。
在绘制BPMN流程图时，添加将【人工任务】配置为会签节点，重点关注：
1）多实例类型：选择「Parallel」。
2）集合（多实例）：配置为approveUserIdList。会签节点的审核人列表，对应代码中的*WorkflowStartReq.nextTaskApproveUserIdList*和*WorkflowSubmitReq.nextTaskApproveUserIdList*。
3）元素的变量（多实例）：集合的变量，会签节点的审核人，需要和「任务派遣」定义的审核人对应。
4）任务派遣：会签节点的审核人。
配置完成后，当执行到该节点时，会为每个会签人员分配一个任务，所有人通过才会通过。
#### 一票否决
会签实现多个人同时审批，任意一个人不同意时，会签任务结束。
1）在完成条件(多实例)中添加以下配置，当满足表达式的条件时，会签节点结束，进入下一个节点：*${(approveResult=='false')||(nrOfCompletedInstances/nrOfInstances==1)}*
●*approveResult=='false'*：「approveResult」为「false」时会签结束，即一票否决。
●*nrOfCompletedInstances/nrOfInstances==1*：框架中维护了两个变量「nrOfCompletedInstances」--Number Of Completed Instances（已完成实例数）和「nrOfInstances」--Number Of Instances（实例数），当两者相同时会签节点结束。
### 消息通知
在工作流执行到流程中的某个节点时，可以向节点的执行人发送邮件/短信通知。现支持三种方式：
1）使用工作流默认的邮件通知
2）使用自定义消息模板发送通知
3）使用代码调用的方式发送通知
在配置文件中添加以下配置：
```yaml
spring:
mail:
host: smtp.exmail.qq.com
username: xiongkai@chinhangroup.com
password: 123456
properties:
mail:
smtp:
auth: true
```
在需要发送消息的【人工任务】中配置消息通知监听器*com.newfiber.workflow.support.listener.WorkflowNotificationListener*
#### 默认邮件通知
在需要进行消息通知的任务中添加监听器，当执行到该任务时，会自动向该任务的执行人发送一封邮件，邮件内容为 *[%workflowKey]您有一条待办任务:[%businessKey]*。如果需要自定义发送的内容，或者需要发送短信，可以参照下文的「自定义消息模板」和「方法调用」。
#### 自定义消息模板
如果不想使用默认的消息模板，可以自定义消息模板。这里提供了接口来实现自定义消息模板：IWorkflowEmailNotification用于定义邮件模板，IWorkflowSmsNotification用于定义短信模板，其方法签名如下。其中短信模板现仅支持腾讯云短信，需要在腾讯云中申请短信签名及短信模板后再使用。（注：任务需要配置*WorkflowNotificationListener*监听器）
##### IWorkflowEmailNotification
```java
public interface IWorkflowEmailNotification extends IWorkflowNotification{
/**
* 通知模板
* @return 通知模板
*/
String getNotificationTemplate();
}
```
##### IWorkflowSmsNotification
```java
public interface IWorkflowSmsNotification extends IWorkflowNotification{
/**
* 短信签名
* @return 短信签名
*/
default String getSmsSign(){
return null;
}
/**
* 短信模板编号
* @return 短信模板编号
*/
default String getSmsTemplateCode(){
return null;
}
}
```
使用时，首先需要在业务代码中创建枚举实现以上接口。这里以同时发送邮件和短信为例：分别配置了邮件模板和短信模板。
```java
public enum ECountersignNotification implements IWorkflowEmailNotification, IWorkflowSmsNotification {
/**
*
*/
AfterApprove("AfterApprove", "[%s]您有一条待办任务:[%s],请在[%s]前完成",
"新钜物联","10945341");
private final String notificationTask;
private final String notificationTemplate;
private final String smsSign;
private final String smsTemplateCode;
ECountersignNotification(String notificationTask, String notificationTemplate, String smsSign, String smsTemplateCode) {
this.notificationTask = notificationTask;
this.notificationTemplate = notificationTemplate;
this.smsSign = smsSign;
this.smsTemplateCode = smsTemplateCode;
}
@Override
public String getNotificationTask() {
return notificationTask;
}
@Override
public String getNotificationTemplate() {
return notificationTemplate;
}
@Override
public String getSmsSign() {
return smsSign;
}
@Override
public String getSmsTemplateCode() {
return smsTemplateCode;
}
}
```
然后业务模块的Server需要实现*IWorkflowCallback*接口的*getWorkflowNotification()*方法，并返回模板定义类。例如会签申请的Server，其核心代码如下：
```java
public interface IWorkflowCallback {
/**
* 工作流通知
* @return 工作流通知
*/
default IWorkflowNotification[] getWorkflowNotification(){
return null;
}
}
```
```java
public class CountersignServiceImpl implements IWorkflowCallback {
@Override
public IWorkflowNotification[] getWorkflowNotification() {
return ECountersignNotification.values();
}
}
```
在发送通知时，可以动态指定消息模板的参数。参数内容通过*WorkflowStartReq.notificationTemplateArgs*或者*WorkflowSubmitReq.notificationTemplateArgs*传入。
#### 方法调用
如果不想使用默认邮件通知和自定义消息模板，也可以直接通过代码调用的方式发送通知。方法签名如下：
```java
public interface ActivitiProcessService {
/**
* 发送邮件通知
* @param email 邮箱
* @param content 内容
* @return 是否成功
*/
boolean sendEmailNotification(String email, String content);
/**
* 发送短信通知
* @param mobile 手机号
* @param smsSign 短信签名
* @param smsTemplateCode 短息模板编号
* @param templateArgs 模板参数
* @return 是否成功
*/
boolean sendSmsNotification(String mobile, String smsSign, String smsTemplateCode, List templateArgs);
}
```
### 文件上传及查询
#### 上传
工作流框架集成到通用产品框架后，节点附件上传走的通用文件上传，文件数据通过「refType」+「refField」和业务数据关联。
● refType：关联类型/业务类型；例如巡查任务：patrolTask
●refField：关联字段；可同时区分节点和文件类型，例如开始图片：start.picture，结束视频：finish.video
#### 查询
在「列表查询历史活动记录」接口*`/workflow-process/list-history-activity`*中，需要返回文件数据，由于涉及到依赖关系问题，工作流模块无法直接调用系统文件模块查询。所以现在的方案是通过AOP切面实现文件查询功能，涉及到的关键类：
1、*com.newfiber.common.core.annotation.WorkflowFileWrapper*：文件包装注解
2、com.newfiber.common.security.aspect.WorkflowFileAspect：文件包装AOP
对于每个节点的文件，默认会以`refField.startsWith(节点状态)`过滤（即每个节点只能查询自身上传的文件）。同时查询条件中暴露了字段`fileRefFieldPattern 查询关联文件匹配符（例查询refField like '%picture%', 则传picture）`，用于定制化查询。
## 集成国产数据库
修改`newfiber-common-datasource`包的POM依赖，切换数据库组件。
```xml
cn.com.kingbase
kingbase8
```
### 人大金仓
#### 链接配置
```yaml
spring:
datasource:
driver-class-name: com.kingbase8.Driver
url: jdbc:kingbase8://192.168.30.91:54321/newfiber_standard
username: system
password: system2023
```
### 达梦
#### 链接配置
```yaml
datasource:
driver-class-name: dm.jdbc.driver.DmDriver
url: jdbc:dm://192.168.30.93:5236/newfiber_standard?schema=newfiber_standard
username: SYSDBA
password: SYSDBA
```
#### 工作流框架适配
由于达梦不同于人大金仓，数据库不支持原生的隐式数据类型转换，会导致工作流在启动初始化时报错，所以对工作流源码进行了改造用以适配。
项目模块如果引用了工作流，需要用`/resources/liquibase-core-4.9.1.jar`包替换掉本地maven仓库对应的包才可正常启动。
### 总结
总的来看，对接工作流模块需要完成以下步骤：
1）画符合规范的BPMN流程图。
2）编写符合业务模块的MySQL视图并执行。
3）设计业务表。
4）完成后端代码编码。
## 问题及补充
### BPMN绘制规范
在工作流开发过程中，BPMN绘制占很重要的部分，可以由懂业务的项目经理或者开发人员来绘制。在绘制过程中要特别注意上文「BPMN流程图」中提到的「重点关注」事项，其中的绘制规范涉及到和后端代码的交互，如果不遵守会导致后端代码无法识别。重点关注：
● BPMN流程图要指定「流程唯一标识」和「名称」
● 各个节点要指定「ID」和「名称」
● 人工任务节点可指定用户/角色权限，对于变量名的指定要符合文档规范
● 结束事件的ID固定为「end」，并且要指定「执行监听器」
● 每条顺序流都要指定「跳转条件」（「开始事件外」）
### 相关SQL
#### 已办
```sql
SELECT RES.* from ACT_HI_TASKINST RES WHERE RES.END_TIME_ is not null and
( EXISTS(select LINK.ID_ from ACT_HI_IDENTITYLINK LINK where LINK.USER_ID_ = 1 and LINK.TASK_ID_ = RES.ID_)
or RES.ASSIGNEE_ = 1 or RES.OWNER_ = 1 )
and exists ( select 1 from ACT_RE_PROCDEF D
WHERE RES.PROC_DEF_ID_ = D.ID_ and D.KEY_ like 'PatrolCase' ) order by RES.ID_ asc;
SELECT RES.* from ACT_HI_TASKINST RES
left join ACT_RE_PROCDEF D on RES.PROC_DEF_ID_ = D.ID_
where D.KEY_ = 'PatrolCase'
```
#### 代办
```sql
SELECT RES.* from ACT_RU_TASK RES WHERE exists ( select 1 from ACT_RE_PROCDEF D
WHERE RES.PROC_DEF_ID_ = D.ID_ and D.KEY_ = 'projectQualityReformRecord' )
and (RES.ASSIGNEE_ = 1 or ( RES.ASSIGNEE_ is null and
exists(select LINK.ID_ from ACT_RU_IDENTITYLINK LINK
where LINK.TASK_ID_ = RES.ID_ and LINK.TYPE_ = 'candidate'
and (LINK.USER_ID_ = 1 or ( LINK.GROUP_ID_ IN ( 89010001 ) ) )))) order by RES.ID_ asc
```
