# CADFontAutoReplace **Repository Path**: splrad/CADFontAutoReplace ## Basic Information - **Project Name**: CADFontAutoReplace - **Description**: CAD 字体缺失检测与自动替换插件 - **Primary Language**: C# - **License**: Apache-2.0 - **Default Branch**: main - **Homepage**: None - **GVP Project**: No ## Statistics - **Stars**: 6 - **Forks**: 5 - **Created**: 2026-03-22 - **Last Updated**: 2026-05-14 ## Categories & Tags **Categories**: Uncategorized **Tags**: cad ## README

# AFR — CAD 缺失字体自动替换工具 **打开图纸不再出现文字不显示、乱码，所有缺失字体自动搞定** [![License](https://img.shields.io/badge/License-Apache_2.0-blue.svg)](LICENSE.txt) [![AutoCAD](https://img.shields.io/badge/AutoCAD-2018%E2%80%932027-red.svg)](#-已支持版本) [![.NET](https://img.shields.io/badge/.NET-4.6.2%20%7C%204.7.2%20%7C%204.8%20%7C%208.0%20%7C%2010.0-purple.svg)](https://dotnet.microsoft.com/) [GitHub](https://github.com/splrad/CADFontAutoReplace) · [Gitee（国内镜像）](https://gitee.com/splrad/CADFontAutoReplace) · [Releases](https://github.com/splrad/CADFontAutoReplace/releases) · [提交 Issue](https://github.com/splrad/CADFontAutoReplace/issues) **📥 补充下载链接：[蓝奏云网盘](https://wwbcq.lanzouv.com/b01jt1w7of) （密码: exsc）**

--- ## ✨ 项目亮点 - ✅ **自动处理图纸中的缺失字体**：配置一次后，后续大多数图纸都能自动处理，不用反复手动改字体。 - ✅ **覆盖三类常见缺失字体场景**：支持 `SHX 主字体`、`SHX 大字体` 与 `TrueType` 缺失的统一处理。 - ✅ **支持 MText 乱码场景修复**：针对多行文字中的内联字体缺失提供专门处理，不限于普通文字样式替换。 - ✅ **减少 SHX 缺失对话框干扰**：部署工具会自动关闭“缺少 SHX 文件”对话框，减少打开图纸时的重复确认。 - ✅ **安装与卸载更省心**：使用 `部署工具`，无需手动处理注册表、自动加载项和文件放置。 - ✅ **自动识别 CAD 版本**：发布包同时支持 AutoCAD 2018–2027，部署工具会自动扫描并列出可安装版本。 - ✅ **插件状态清晰可见**：可以直接查看插件是否已安装、是否为最新版，以及是否存在 DLL 缺失或待安装项。 - ✅ **运行中场景自动保护**：安装或卸载前会先检测 CAD 是否正在运行，降低操作冲突和写入失败的风险。 - ✅ **支持结果复核与手动调整**：如果自动替换结果仍需优化，可以通过 `AFRLOG` 逐条查看、调整和复核。 --- ## 🖼️ 界面预览

插件配置

AFR 命令 — 字体配置

AFR 字体配置界面

_{配置 SHX 主字体、大字体与 TrueType 替换目标。}

日志复核

AFRLOG 命令 — 替换日志

AFRLOG 替换日志界面

_{查看缺失字体检测结果，并执行手动替换与复核。}

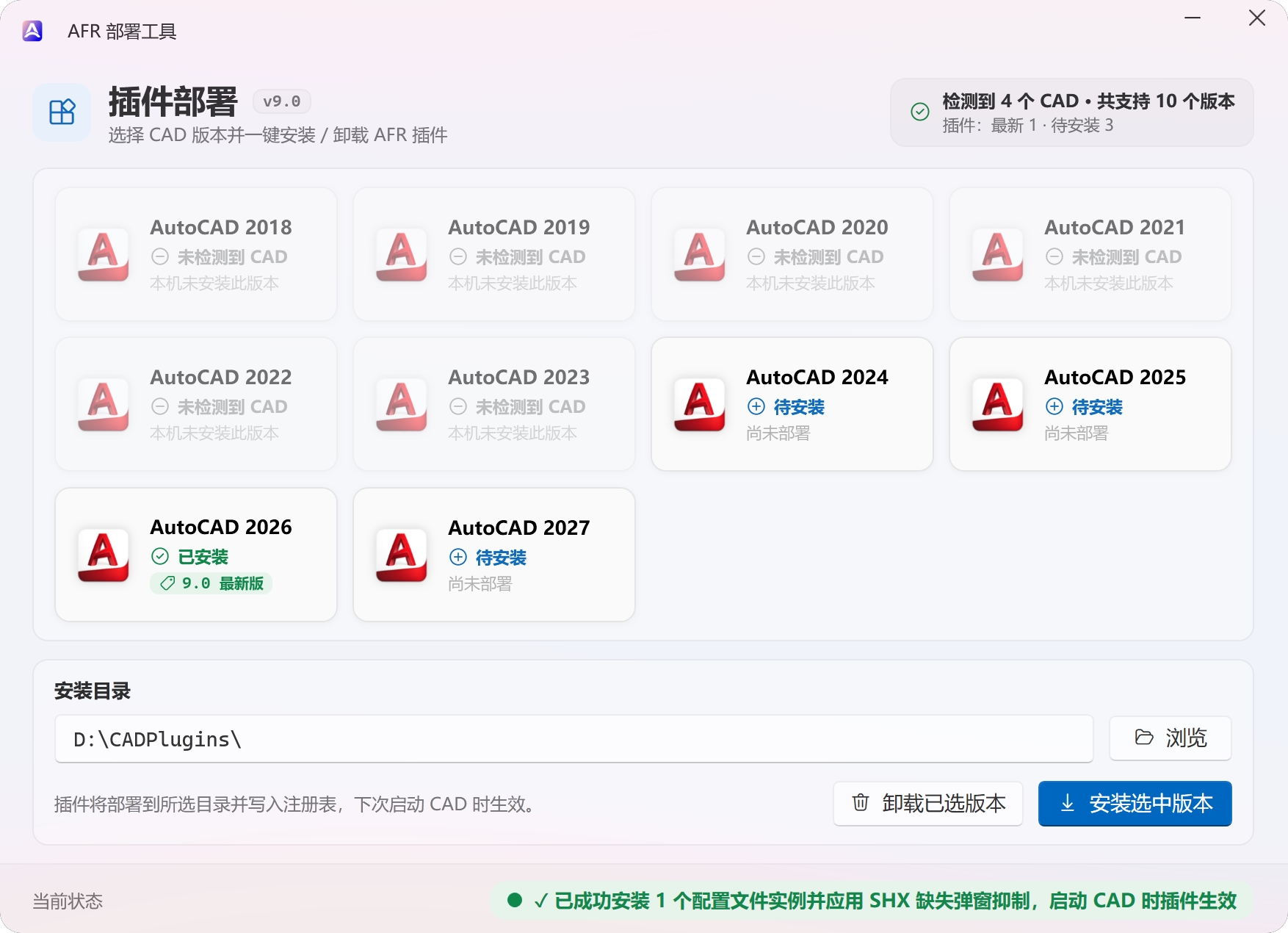

部署管理

AFR.Deployer — 扫描、安装、卸载一体化部署工具

_{扫描已安装 CAD、识别插件状态，并执行一键安装/卸载。}

--- ## ✅ 已支持版本 | CAD 版本 | DLL 文件名 | .NET | |:---:|:---:|:---:| | AutoCAD **2018**（R22.0） | `AFR-ACAD2018.dll` | .NET Framework 4.6.2 | | AutoCAD **2019**（R23.0） | `AFR-ACAD2019.dll` | .NET Framework 4.7.2 | | AutoCAD **2020**（R23.1） | `AFR-ACAD2020.dll` | .NET Framework 4.7.2 | | AutoCAD **2021**（R24.0） | `AFR-ACAD2021.dll` | .NET Framework 4.8 | | AutoCAD **2022**（R24.1） | `AFR-ACAD2022.dll` | .NET Framework 4.8 | | AutoCAD **2023**（R24.2） | `AFR-ACAD2023.dll` | .NET Framework 4.8 | | AutoCAD **2024**（R24.3） | `AFR-ACAD2024.dll` | .NET Framework 4.8 | | AutoCAD **2025**（R25.0） | `AFR-ACAD2025.dll` | .NET 8.0 | | AutoCAD **2026**（R25.1） | `AFR-ACAD2026.dll` | .NET 8.0 | | AutoCAD **2027**（R26.0） | `AFR-ACAD2027.dll` | .NET 10.0 | --- ## 🚀 快速开始 ### 部署工具一键安装 1. 在 [Releases](https://github.com/splrad/CADFontAutoReplace/releases) 下载最新发行包，其中包含 `AFR.Deployer.exe` 与对应版本插件文件。 2. **先关闭所有 AutoCAD 进程**（部署工具会在检测到 CAD 运行时禁用安装/卸载按钮）。 3. 双击运行 `AFR.Deployer.exe`，工具会自动扫描本机已安装的 AutoCAD 版本。 4. 勾选需要安装的项目，确认"部署路径"（默认会选中首个非系统盘下的 `\CADPlugins\`），点击"安装"。 5. 工具会自动完成： - 将对应版本 DLL 复制到部署路径； - 在注册表写入自动加载项； - 释放内嵌默认 SHX 字体到各 CAD 的 `Fonts` 目录； - 写入 `FixedProfile.aws` 以抑制"缺少 SHX 文件"弹窗。 6. 启动 AutoCAD 后，插件自动生效。 > 💡 部署工具会实时监听注册表变化：后续安装/卸载新的 CAD 版本或修改配置文件后，无需手动"刷新"，列表会自动更新。 > > 卸载同样在部署工具中完成：勾选已安装的项目点击"卸载"，工具会同步还原注册表与 `FixedProfile.aws` 中由本插件写入的节点。 ### 首次配置与验证 1. 首次安装后启动 AutoCAD，插件会自动将内置默认字体释放到 CAD 的 `Fonts` 目录。 2. 插件会自动写入默认配置： - SHX 主字体：`ming.shx` - SHX 大字体：`tssdchn.shx` - TrueType 字体：`宋体` 3. 如需修改默认配置，可在 AutoCAD 中输入 `AFR`，重新配置三类替换字体。 > ⚠️ 字体精简建议： > - 建议将 CAD 安装目录 `Fonts` 中 SHX 字体精简至 100 个以内 > - 保留 `sas_____.pfb`、`MstnFontConfig.xml`、`internat.rsc`、`font.rsc` 等非 SHX 文件 > - 字体过多会导致插件界面加载明显卡顿 > > 👉 [点击下载 CAD 字体包（Fonts.zip）](https://github.com/splrad/CADFontAutoReplace/releases) 打开有缺失字体的 DWG，看到类似日志即说明工作正常： ``` ==================================================================================== AFR 缺失字体自动替换 v9.0 项目地址GitHub(国外)：github.com/splrad/CADFontAutoReplace 项目地址Gitee(国内)：gitee.com/splrad/CADFontAutoReplace 命令: AFR(配置) AFRLOG(日志) ==================================================================================== [字体修复]已替换缺失字体 3 个(SHX主字体:1,SHX大字体:1,TrueType:1) | MText内联字体映射：0 ``` ### 手动替换如果自动替换结果不理想： 1. 输入 `AFRLOG` 2. 查看缺失字体与当前替换目标 3. 逐条调整或使用批量填充 4. 点击“应用替换”写入当前图纸 > 💡 `AFRLOG` 每次打开都会重新读取图纸实时状态（含 `STYLE` 修改结果）。 > > ⚠️ MText 内联字体采用 Hook 重定向自动修复，不支持手动替换。 --- ## ⌨️ 命令说明 | 命令 | 说明 | |:---:|---| | `AFR` | 打开字体配置界面，选择 SHX 主字体、大字体和 TrueType 替换字体 | | `AFRLOG` | 打开替换日志，查看检测结果，支持手动调整和批量填充 | --- ## ❓ 常见问题

如何修改替换字体配置？

随时输入 `AFR`，重新选择字体并确认即可。新配置会立即对当前图纸生效。

替换后文字显示异常怎么办？

**不要保存图纸。** 使用 `AFRLOG` 重新选择替换字体，直至显示正常。

如何卸载插件？

使用 `AFR.Deployer` 执行卸载：勾选已安装项后点击“卸载”，工具会同步清理自动加载配置与由本插件写入的 `FixedProfile.aws` 节点。

为什么 AFR 能修复多行文字（MText）乱码？

AFR 在 DWG 解析阶段通过 `ldfile` Hook 拦截字体加载请求。针对 MText 内联字体（`\F` / `\f`）缺失场景，会优先在解析链路中重定向，再由样式表替换阶段统一收敛。 > 注意：若图纸正文字符已经被错误编码保存（文字数据已损坏），字体替换无法恢复原文。

--- ## 🐞 问题反馈 ### Issues提交如果使用插件后仍出现“字体不显示”或“乱码”，欢迎提交 [Issues](https://github.com/splrad/CADFontAutoReplace/issues)。为便于快速定位，请尽量附上： 1. 脱敏后的问题图纸（可最小化为单个问题区域） 2. 同一图纸中“正常显示部分”截图 3. 同一图纸中“不正常显示部分”截图 4. AutoCAD 版本 + 插件 DLL 版本 + 插件配置信息越完整，定位越快。 ### 联系作者 QQ：1186191934 微信：splrad 电子邮箱：alearner@splrad.com --- ## 🛠️ 开发者说明 - [新手：开发者指南](docs/developer-guide-beginner.md) - [进阶：开发者指南](docs/developer-guide-advanced.md) - [规范：Git 分支模板](docs/git-branch-guidelines.md) --- ## 🤝 贡献者指南欢迎提交 Issue 和 PR，一起完善 AFR。 ### 提交流程 1. 拉取仓库 `main` 最新代码。 2. 从 `main` 切出功能分支并完成修改（本仓库禁止直接向 `main` 分支推送）。 3. 本地构建： ```bash # 构建某个 CAD 版本适配壳 dotnet build src/AutoCAD/AFR-ACAD20XX/AFR-ACAD20XX.csproj # 构建部署工具 dotnet build src/AFR.Deployer/AFR.Deployer.csproj # 一次构建所有项目 dotnet build CADFontAutoReplace.slnx ``` > 将 `20XX` 替换为当前目标版本（例如 `2027`）。插件统一版本号集中在根目录的 `Version.props`（发版时仅修改这个文件）。 4. 验证关键命令（`AFR` / `AFRLOG` ，Debug 下可验证 `AFRVIEW` / `AFRINSERT` 等测试命令）。 5. 推送分支后，流程会自动创建/更新 `你的分支 -> test` 的 PR。 6. `test` 合并后，流程会自动创建/更新 `test -> main` 的 PR。 7. 提交说明与 PR 描述会自动生成；不准确时请在 PR 评论补充。 ### 审批与权限规则 - 核心开发者（`TRUSTED_DEVELOPERS`）提交的 PR 会自动审批授权。 - 非核心开发者提交到 `main` 的 PR，需要至少 1 位核心开发者有效审批。 - 非核心开发者向 `test` 提交 PR 时，禁止修改 `.github/workflows/` 下文件。 - `main` 仅允许 `test` 分支发起合并，且禁止外部 Fork 直接向 `main` 提 PR。 ### 贡献约定 - 遵守分层依赖方向：`AFR.Core` / `AFR.UI` 不引用 AutoCAD SDK；`AFR.HostIntegration` 由部署工具与 CAD 插件共用，不反向依赖其中任一方。 - 新增命令必须在 `PluginEntry.cs` 注册，否则 CAD 无法识别。 - 仅调试使用的功能请用 `#if DEBUG` 包裹（并在命令注册处同步控制）。 - 发版需要修改版本号时，仅修改根目录 `Version.props`文件。 - 聚焦当前问题，避免无关重构。 --- ## 📜 第三方开源库 | 库名 | 版本 | 作者 | 用途 | 许可协议 | |---|:---:|---|---|:---:| | [CommunityToolkit.Mvvm](https://github.com/CommunityToolkit/dotnet) | 8.4.2 | Microsoft / .NET Community Toolkit | 部署工具的 MVVM 属性通知、命令生成与 ViewModel 基础设施 | MIT | | [WPF-UI](https://github.com/lepoco/wpfui) | 4.2.1 | [lepoco](https://github.com/lepoco) | 部署工具的 WPF 现代化界面控件与窗口样式 | MIT | | [System.Management](https://www.nuget.org/packages/System.Management) | 10.0.7 | Microsoft | 部署工具中用于 WMI 进程监听与系统管理查询 | MIT | | [AutoCAD.NET](https://www.nuget.org/packages/AutoCAD.NET) | 22.0.0 ~ 26.0.0 | Autodesk / 社区封装分发 | 各版本 AutoCAD 托管 API 引用，供插件适配壳编译使用 | 依发布源约定 | | [System.ValueTuple](https://www.nuget.org/packages/System.ValueTuple) | 4.5.0 | Microsoft | 兼容 AutoCAD 2018 对应的 .NET Framework 4.6.2 目标 | MIT | | [HandyControl](https://github.com/HandyOrg/HandyControl) | 3.5.1 | [NaBian](https://github.com/NaBian) | 插件侧 WPF UI 控件库，用于字体配置窗口、日志窗口等界面能力 | MIT | --- ## 📜 字体来源声明本项目提供的 CAD 字体包中，部分字体来自互联网整理。为尊重原作者知识产权，现将可追溯来源列出如下： | 字体文件 | 来源 / 作者 | 备注 | |---|---|---| | [AutoCAD 原版字体清单](docs/autodesk-fonts.md) | Autodesk | 基于 CAD 初始安装释放的 SHX 清单 | | `tssdchn.shx` `tssdeng.shx` `cadzxw.shx` | 探索者软件 (TSSD) | 探索者结构设计字体 | | `cadzxw-e.shx` | ChenYong longfly199@sina.com) | 探索者英文字体，基于 ROMANS 修改 | | `whgdtxt.shx` `whgtxt.shx` `whtgtxt.shx` `whtmtxt.shx` | 天正建筑 | 天正系列中文大字体 | | `yjkeng.shx` | 盈建科 (YJK) | 基于 TSSD 英文字体修改 | | `CDM_NC.shx` `Cdm.shx` | CDM 软件 | 工程设计字体 | | `ming.shx` `ming1.shx` `ming2.shx` | 淘宝店铺：CAD专家 Q421259113 | 基于 tssdeng / Roman Simplex 修改 | > ⚠️ 若你是某款字体原作者，且认为收录方式不当，请通过 [Issues](https://github.com/splrad/CADFontAutoReplace/issues) 联系，我会第一时间处理（移除或补充署名）。 > > 本项目字体包仅供学习与辅助使用，不以任何形式进行商业销售。 --- ## ☕ 打赏支持如果本插件对你有帮助，欢迎请开发者喝杯咖啡 ☕

---
